Описание 3ОТ126А оптопара транзисторная.
3ОТ126А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Оптопара транзисторная 3ОТ126А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики 3ОТ126А оптопара транзисторная:
Оптопары транзисторные 3ОТ126А, состоящие из излучающего диода на основе соединения галлий-алюминий-мышьяк и кремниевого фототранзистора.
Предназначены для бесконтактной коммутации постоянного тока с гальванической развязкой между входом и выходом.

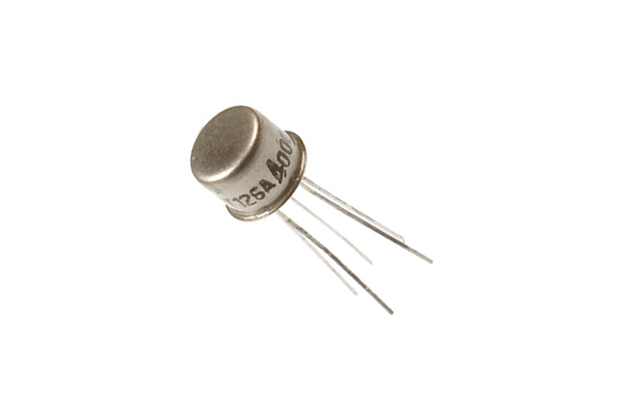

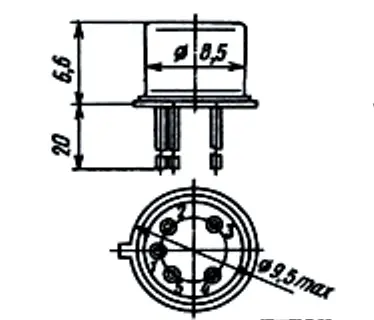

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Масса прибора не более 2 г.
Основные технические параметры транзисторной оптопары 3ОТ126А:
Входное напряжение: не более 2 В.
Выходное остаточное напряжение: не более - 0,3 В.
Ток утечки на выходе: не более 10 мкА.
Сопротивление изоляции: не менее - 100 ГОм.
Время нарастания выходного сигнала: 2 нс.
Время спада выходного сигнала: 2 нс.
Максимальный входной ток: 30 мА.
Максимальный импульсный входной ток: 100 мА.
Максимальное входное обратное напряжение: 0,5 В.
Максимальное коммутируемое напряжение на выходе: 30 В.
Максимальный выходной ток: 10 мА.
Максимальное напряжение изоляции: 1000 В.
