Описание 3ЛС321А индикатор знакосинтезирующий
3ЛС321А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
индикатор знакосинтезирующий 3ЛС321А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики 3ЛС321А индикатор знакосинтезирующий:

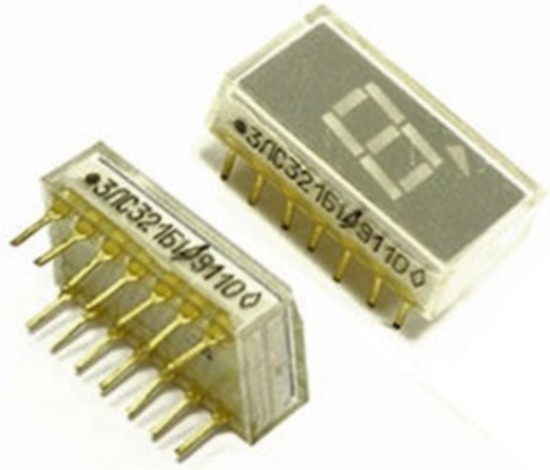

3ЛС321А
Индикаторы знакосинтезирующие, фосфидогаллиевые.
Предназначены для визуальной индикации.
Индикаторы имеют семь сегментов и децимальную точку, излучающие свет при воздействии прямого тока. Различные комбинации элементов, обеспечиваемые внешней коммутацией, позволяют воспроизвести цифры от 0 до 9 и децимальную точку.
Выпускаются в пластмассовом корпусе.
У индикатора АЛС321А элементы имеют общий катод, у АЛС321Б — общий анод. Высота знака 7,5 мм.
Масса прибора не более 2 г.
Некоторые электрические и световые параметры:
- Цвет свечения: ...... желто-зеленый
- Сила света при постоянном токе 20 мА через элемент, не менее: ...... элемента 0,12 мкд децимальной точки 0,02 мкд
- Неравномерность силы света индикатора, не более 3
- Постоянное прямое напряжение на элементе при iпр=2О мА, не более: ...... 3,6 В.
Предельные эксплуатационные данные:
- Обратное напряжение любой формы и периодичности: ...... 5 В
- Постоянный прямой ток через элемент:
- при Т=-60..+35°С ...... 25 мА
- Рассеиваемая мощность:
- при Т=-60..+35°С ...... 720 мВт
- Температура окружающей среды -60..+70°С.
