Описание 3ЛС314А цифровой индикатор.
3ЛС314А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Цифровой индикатор 3ЛС314А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики 3ЛС314А цифровой индикатор :
Индикаторы 3ЛС314А знакосинтезирующие, на основе соединения арсенид—фосфид—галлий, эпитаксиально-планарные.
Предназначены для визуальной индикации.
Цвет свечения - красный.
Индикаторы имеют семь сегментов и децимальную точку, излучающие свет при воздействии прямого тока. Различные комбинации элементов, обеспечиваемые внешней коммутацией, позволяют воспроизвести цифры от 0 до 9 и дицимальную точку.

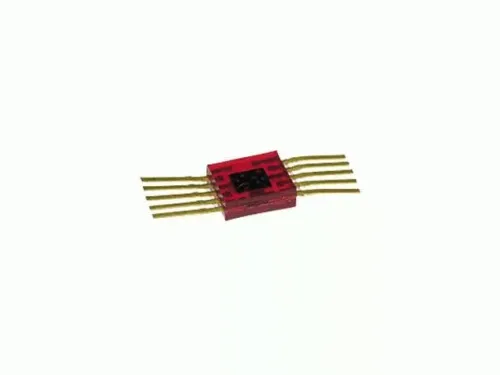

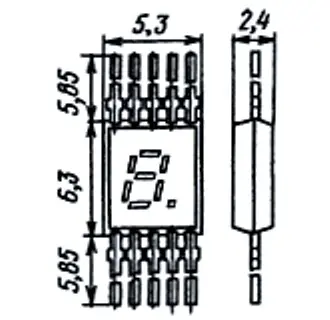

Выпускаются в пластмассовом корпусе. Высота знака 2,5 мм.
Масса прибора 0,25 г.
Основные технические параметры цифро-буквенного индикатора 3ЛС314А.
Цвет излучения (свечения): красный;
Высота знаков: 2,5 мм.
Сила света одного сегмента: 350 мкд.
Постоянное прямое напряжение: не более 2 В при 5 мА.
Максимум спектрального распределения: 0,65...0,67 мкм;
Допустимый разброс силы света между сегментами: 50 %.
Максимально допустимый постоянный прямой ток: 8 мА.
Максимально допустимое обратное постоянное напряжение: 5 В.
