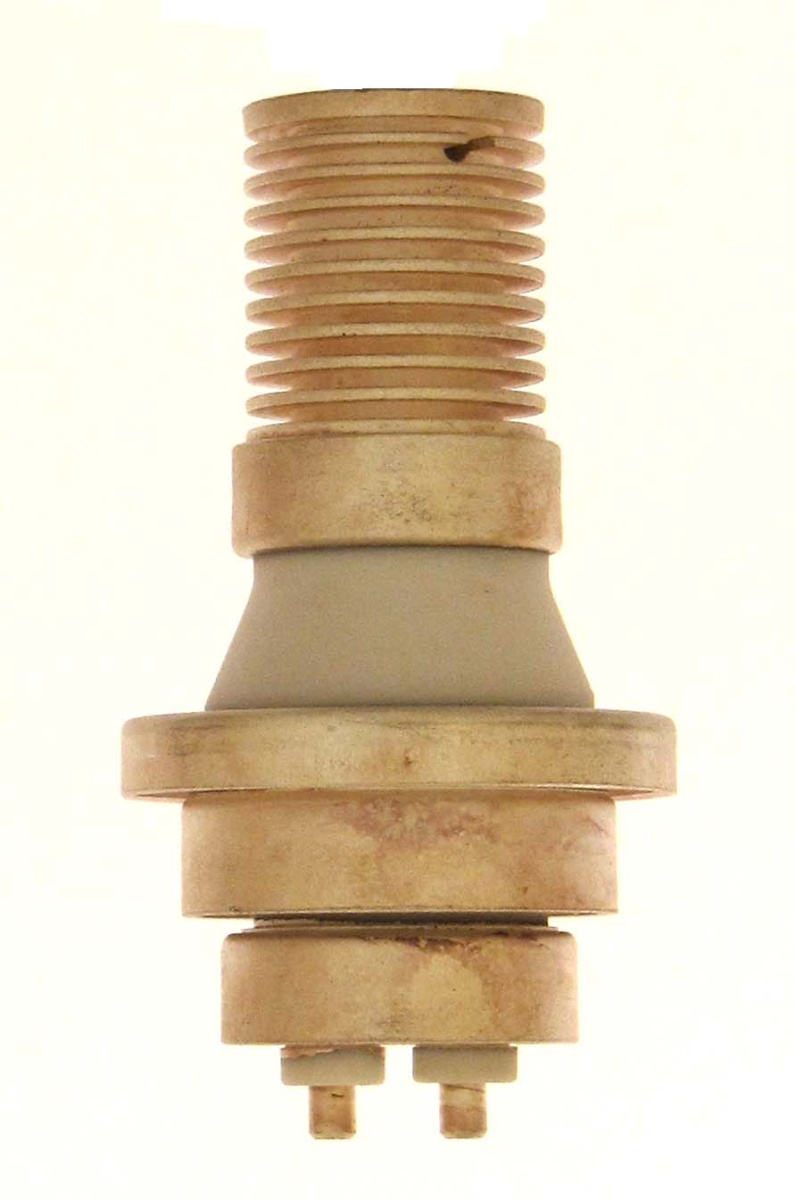

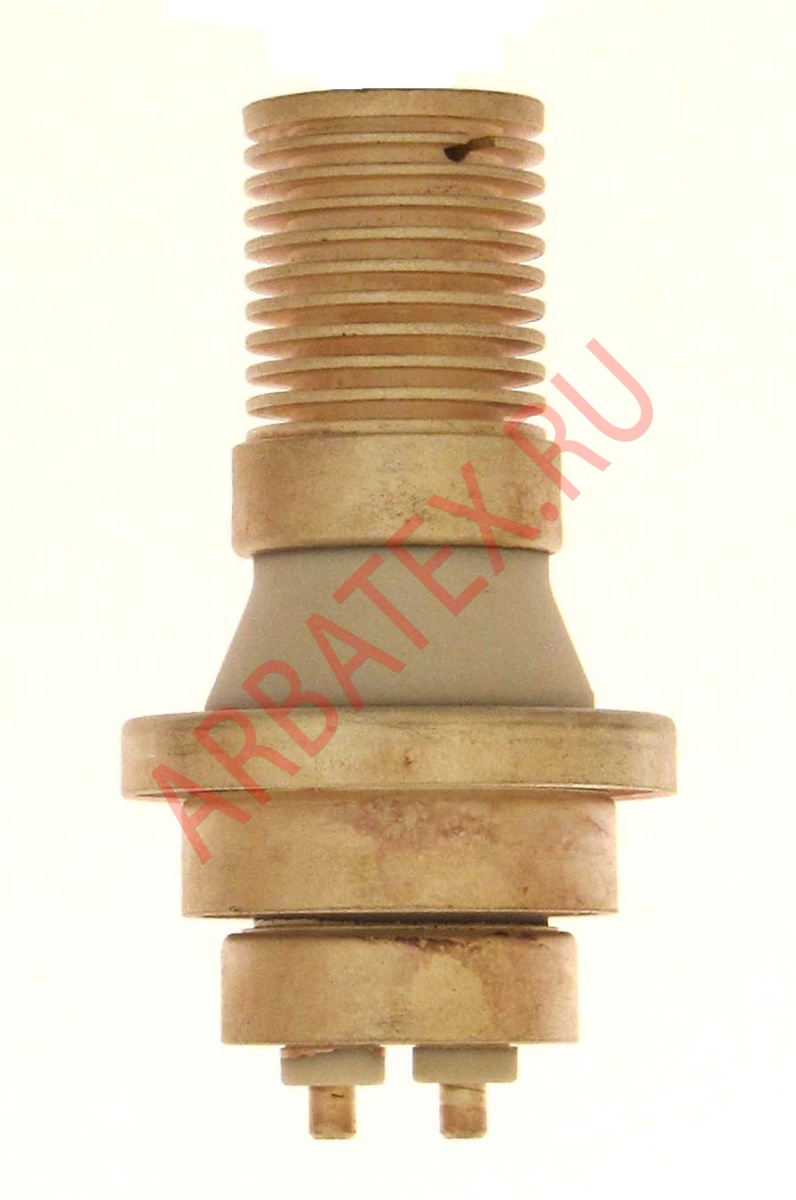

ГС-27Б генераторный тетрод

ГС-27Б генераторный тетрод

Характеристики

4CE130FAV

Описание

Описание

ГС-24Б генераторный тетрод, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики


Металлокерамический генератор­ный триод.

Предназначен для генериро­вания колебаний и усиления мощности в схемах с общей сеткой в непрерыв­ном режиме с применением анодной модуляции в дециметровом и нижней части метрового диапазона волн.

Оформление - металлокерамическое, с цилиндрическими выводами электродов.

Дол­говечность не менее 1000 ч.

Масса не более 80 г.

Технические условия: СЦ3.323.013 ТУ.


Основные параметры

при uн=6,3 В, uа=400 В, iа=75 мА

Ток накала

0,88 ± 0,5 А

Напряжение запирания отрицательное (при iа=0,2 мА)

не менее  13 В

Ток анода (при uс=0)

92,5 ± 32,5 мА

Крутизна характеристики (при uа=600 В)

25 ± 5 мА/В

Проницаемость (при uа=600 В при изменении uа на 200 В)

1,125

Время готовности

не более 60 с

Полезная мощность в режиме непрерывного генерирования

не менее  32 Вт

Полезная мощность (при uн=11,3 В)

не менее  26 Вт

Междуэлектродные емкости, пФ:
     - входная

8,9

     - проходная

3,3


Предельные эксплуатационные данные:

Напряжение накала

11,35 - 13,85 В

Напряжение анода

900 В

Мощность, рассеиваемая анодом

120 Вт

Мощность, рассеиваемая сеткой

2,5 Вт

Ток катода (постоянная составляющая)

250 мА

Ток сетки (постоянная составляющая):
     - при l > 60 см

80 мА

    - при l < 60 см

50 мА

Температура:
     - анода

200 С

     - сеточного цилиндра

140 С

     - катодного цилиндра

140 С

Сопротивление в цепи сетки

1 кОм

Интервал рабочих температур

от -60 до +125 С
