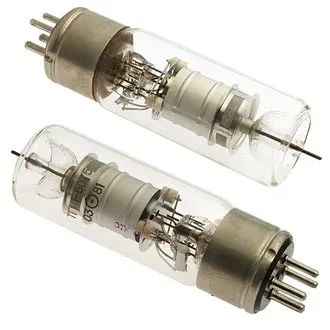

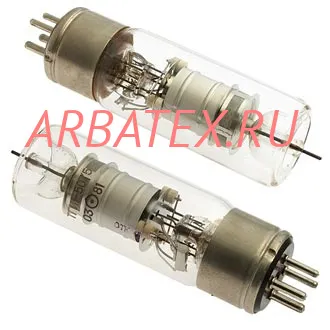

ТГИ1-50/5 тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Технические характеристики :
ТГИ1-50/5 тиратрон импульсный модуляторный.
Напряжение накала 6,3 В.
Ток накала (с генератором водорода) 3,2 – 4,1 А Ток в цепи анода в импульсе 5 0 А.
Среднее значение тока в цепи анода 50 мА.
Частота повторения импульсов 4000имп/с.
Длительность импульса 0,25 мкс.
Периодическая нестабильность зажигания не более 0,04 мкс.
Падение напряжения на тиратроне в импульсе не более 160 В.
Параметры поджигающего импульса сетки: амплитуда напряжения не менее 150 В.
длительность импульса 4—12 мкс крутизна фронта импульса 500 - 800 В/мкс амплитуда тока сетки 100 мА.
Данные сеточной цепи тиратрона: сопротивление резистора в катодной цепи катодного повторителя не более 5 кОм.
сопротивление резистора утечки 35 - 50 кОм.
Емкость разделительного конденсатора 10000 - 20000 пФ.
