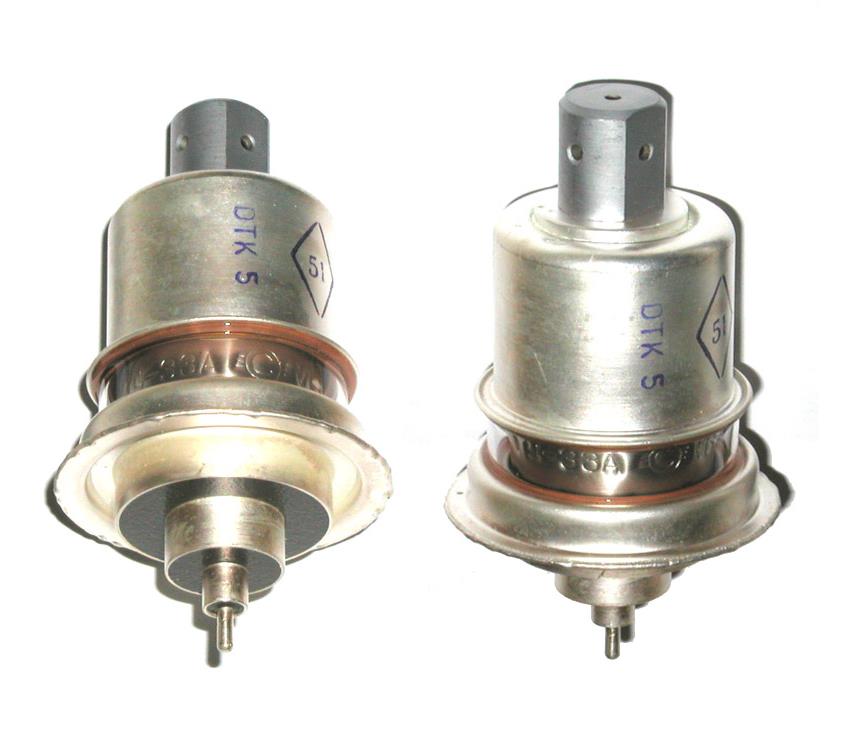

ГУ-33А генераторный триод

ГУ-33А генераторный триод

Характеристики

5

Описание

ГУ-33А генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

ГУ-33А генераторный триод.
Ток накала - 5,15 ± 0,45 - (4,95 ± 0,45 для ГУ-33А) А.
Ток 1-й сетки обратный - £ 20 мкА.
Напряжение смещения на 1-й сетке отрицательное - 7 ± 5 В.
Напряжение отсечки тока  анода (при Uн=1000 В, Iа=5 мА) - £ 60 В.
Крутизна характеристики - 26 ± 6 мА/В.
Колебательная мощность на частоте 60 МГц (при Uа= 1кВ, Uс2= 250 В, Uс=52 В) - ³ 130 Вт.
Колебательная мощность на частоте 250 МГц (при Uа= 0,9кВ,  Iа= 310 мА) - ³ 120 Вт.
Снижение колебательной мощности (при Uн=5,7 В) - £ 25 %
Коэффициент усиления 1-й сетки относительно 2-й сетки (при Uc2=250 и 300 В) - 13 (12 ± 4 для ГУ-33А)
Междуэлектродные емкости, пФ:
     входная - 11  ± 5 (39 ± 5 для ГУ-33А)
     выходная - 8,5 ± 1,5
     проходная - £ 0,1.
Долговечность средняя -³ 1000 ч.
Критерий долговечности: колебательная мощность (на частоте 60 МГц) -³ 105 Вт.
