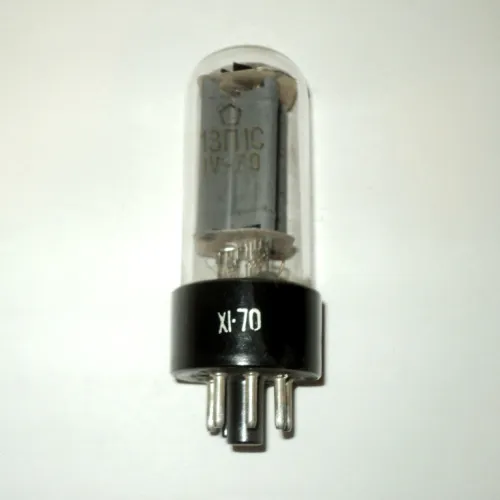

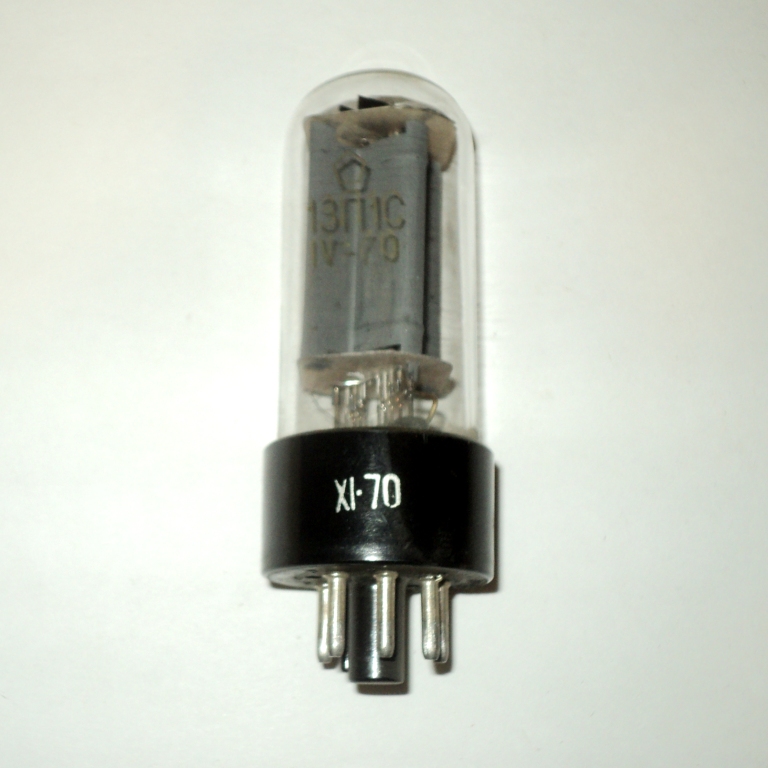

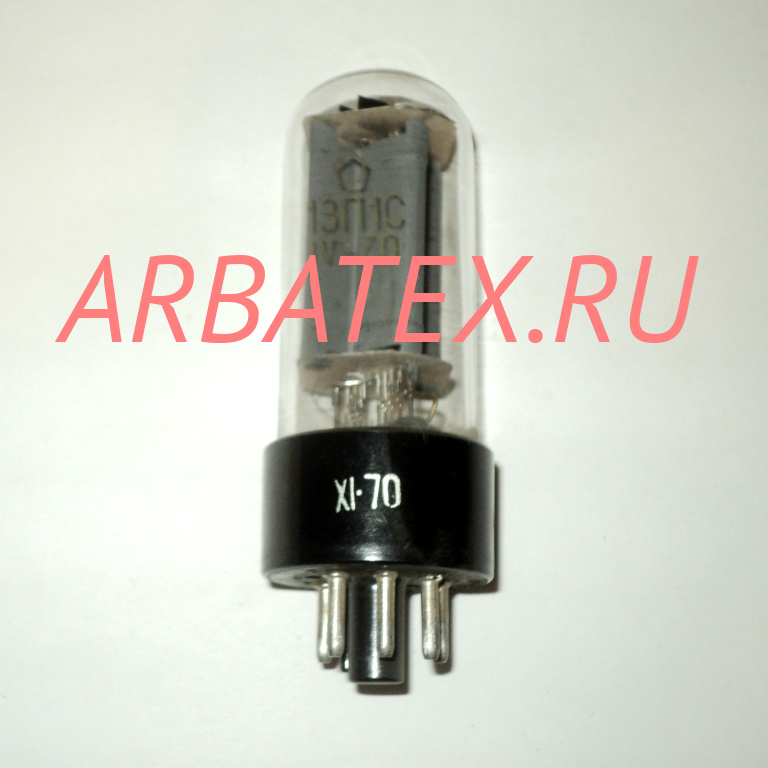

13П1С радиолампа

13П1С радиолампа

Характеристики

4ES14S8JA

Описание

13П1С выходной лучевой тетрод предназначен для работы в усилителях мощности низкой частоты в аппаратуре с низким анодным напряжением, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

13П1С выходной лучевой тетрод.

Напряжение накала - 13В.
Напряжение анода - 26В.
Напряжение второй сетки - 26В.
Напряжение смещения на первой сетке - 0В.
Ток накала - 750±80мА.
Ток анода - 42±10мА.
Ток второй сетки - <4мА.
Крутизна характеристики - 7±1,5мА/В.
Сопротивление изоляции анода - 20Мом.
Сопротивление изоляции первой сетки - 20Мом.
Внутреннее сопротивление - 1,5Ком.
Выходная мощность - 220мВт.
Напряжение виброшумов (Rа=2Ком, f=30Гц, 2,5g   ) - <330мВ.
Входная ёмкость - 15,5±2,5пФ.
Выходная ёмкость - 10,5±2,5пФ.
Проходная ёмкость - <2,5пФ.
Размеры - Ø34х90мм.
Срок службы - 2000ч.
