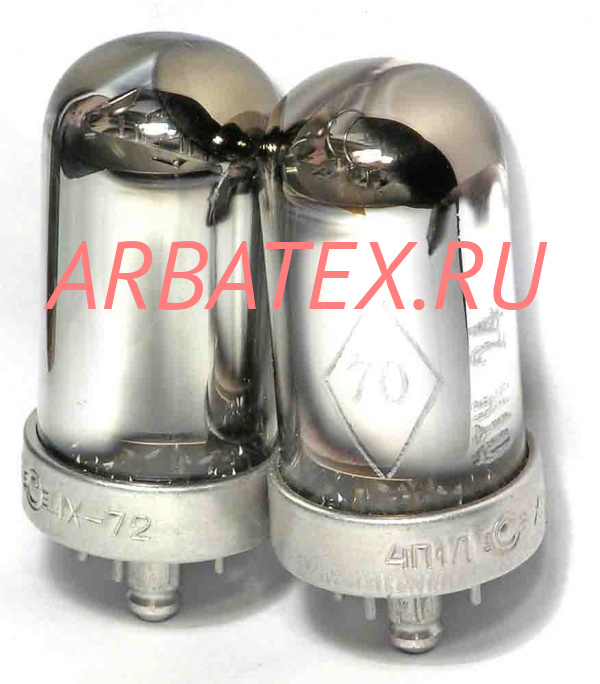

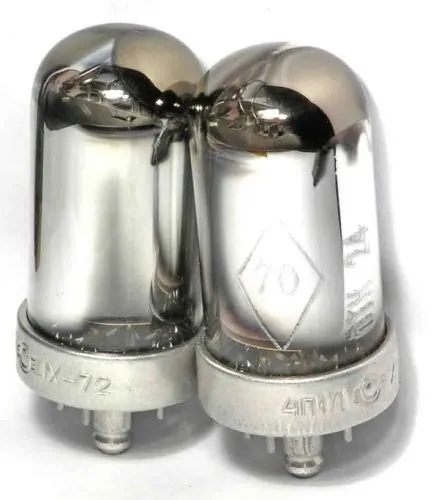

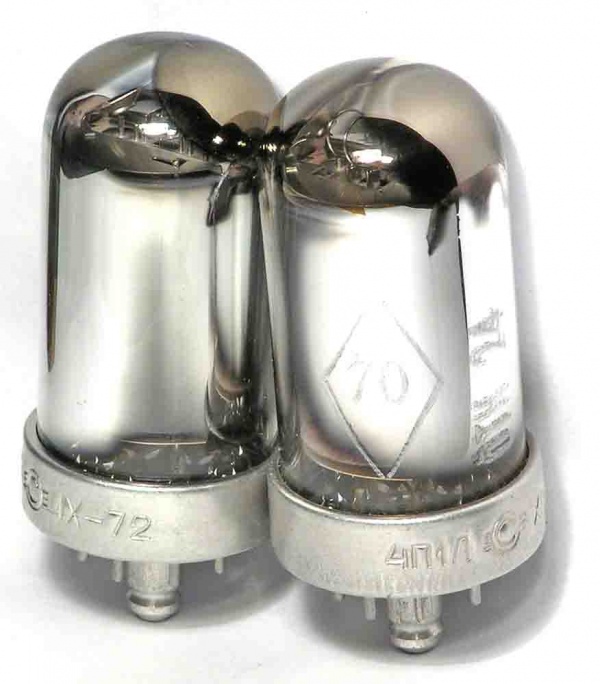

4П1Л пентод применяется для усиления и генерирования сигналов частотой до 100 Мгц. C успехом применяется радиолюбителями в усилителях низкой частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Технические характеристики :
4П1Л пентод.
Напряжение накала (последовательное/параллельное соединение нити накала) - 4,2В/2,1В.
Ток накала - 315±25мА/630±50мА.
Напряжение анода - 150В.
Напряжение второй сетки - 150В.
Напряжение третьей сетки - 0В.
Напряжение на первой сетке (при токе анода 35мА); -7±2,5В.
Ток анода - 40..80мА.
Обратный ток первой сетки - 1,5мкА.
Крутизна характеристики - 4,5..7,8мА/В.
Выходная мощность - 4,2Вт.
Входная ёмкость - 7,5..9,5пФ.
Выходная ёмкость - 7,8..10,8пФ.
Проходная ёмкость - 0,1пФ.
Размеры - Ø32х75мм.
Минимальная наработка - 1000ч.
