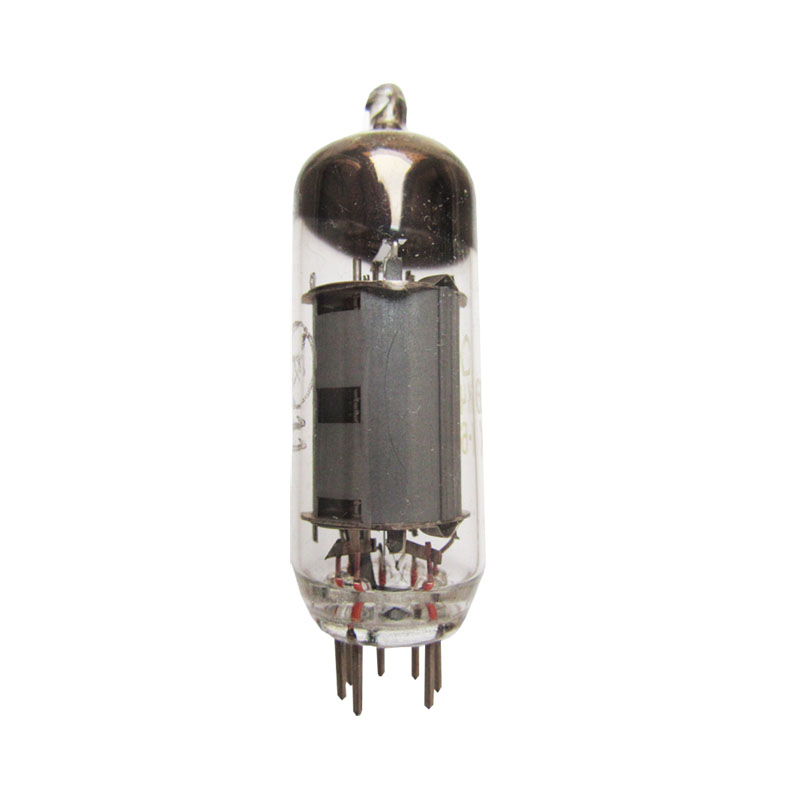

6С4П Триод с малым уровнем внутриламповых шумов предназначен для усиления напряжения высокой частоты, преимущественно в схемах с заземлённой сеткой. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Технические характеристики :
6С4П Триод с малым уровнем внутриламповых шумов.
Напряжение накала - 6,3 ± 0,6 В.
Ток накала - 300 ± 25 мА.
Напряжение анода номинальное (постоянное) - 150 В.
Напряжение анода предельное (постоянное) - 160 В.
Ток анода - 16 ± 4 мА.
Ток катода предельный - 35 мА.
Напряжение сетки предельное (постоянное) -100 В.
Напряжение отсечки электронного тока сетки - не более -1,1 В.
Обратный ток сетки - 0,3 мкА.
Мощность, рассеиваемая анодом, предельная - 3 Вт.
Напряжение между катодом и подогревателем предельное (постоянное):
- при отрицательном. потенциале подогревателя - 160 В.
- при положительном потенциале подогревателя - 100 В.
Крутизна характеристики - 19,5 ± 4,5 мА/В.
Крутизна характеристики при напряжении накала - 5,7 В 13 мА/В.
Коэффициент усиления - 50 ± 15
Эквивалентное сопротивление внутриламповых шумов - 170 Ом.
Сопротивление в цепи катода для автоматического смещения - 100 Ом.
Сопротивление в цепи сетки предельное - 1 МОм.
Оформление - стеклянное.
