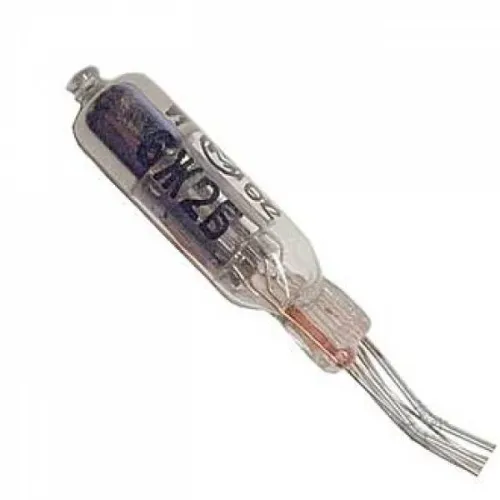

6Ж2Б высокочастотный пентод с двойным управлением. Предназначен для работы в импульсных схемах и ультракоротковолновой аппаратуре. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Технические характеристики :
6Ж2Б высокочастотный пентод.
Напряжение накала - 6,3В.
Напряжение анода - 120В.
Напряжение второй сетки - 200В.
Напряжение на третьей сетке - 0В.
Сопротивление в цепи катода для автоматического смещения - 200ом.
Ток накала - 200±20мА.
Ток анода - 5,5±2,0мА.
Ток второй сетки - <6,0мА.
Крутизна характеристики - 3,2±1,3мА/В.
Крутизна характеристики при Uн=5,7В - >2,2мА/В.
Обратный ток первой сетки - <0,15мкА.
Ток утечки катод-подогреватель - <20мкА.
Входная ёмкость - 4,9±0,85пФ.
Выходная ёмкость - 4,1±1,0пФ.
Проходная ёмкость - <0,03пФ.
Ёмкость катод-подогреватель - около 7пФ.
