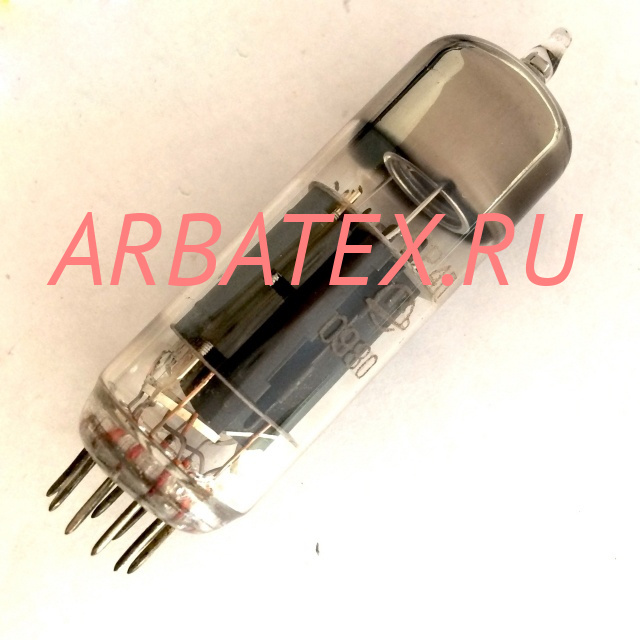

6Р4П двойной высокочастотный пентод. Предназначен для работы в оконечных усилителях, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Технические характеристики :
6Р4П двойной высокочастотный пентод.
Напряжение накала - 6,3В.
Ток накала - 840±60мА.
Срок службы - 3000ч.
Масса - 25г.
Параметры первого пентода;
Напряжение анода - 180В.
Напряжение второй сетки - 180В.
Ток анода - 30мА.
Ток второй сетки - <7мА.
Обратный ток первой сетки - 1мкА.
Крутизна характеристики - 21мА/В.
Выходная мощность - 2,4Вт.
Сопротивление в цепи катода для автоматического смещения - 75Ω
Напряжение виброшумов - <150мВ.
Входная ёмкость - 13пФ.
Выходная ёмкость - 7пФ.
Проходная ёмкость - 0,1пФ.
Параметры второго пентода;
Напряжение анода - 150В.
Напряжение второй сетки - 150В.
Ток анода - 10мА.
Ток второй сетки - <2,8мА.
Обратный ток первой сетки - 0,8мкА.
Крутизна характеристики - 8,5мА/В.
Напряжение виброшумов - <300мВ.
Сопротивление в цепи катода для автоматического смещения - 130Ω
Входная ёмкость - 10пФ.
Выходная ёмкость - 11пФ.
Проходная ёмкость - 0,14пФ.
Ёмкость между анодами - <0,15пФ.
