Описание 1УС09/02-1

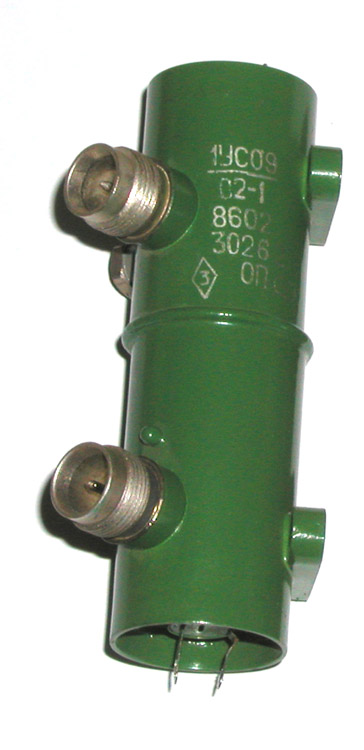

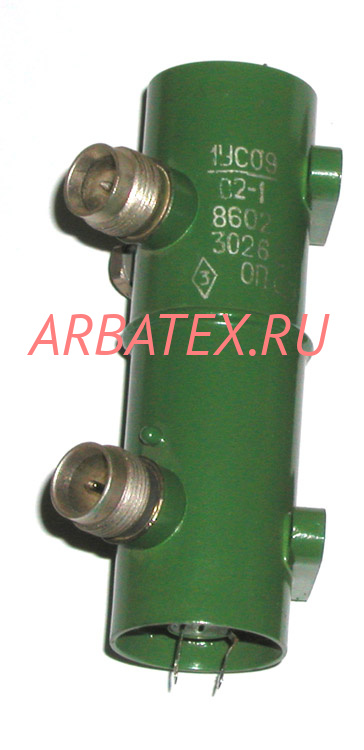

1УС09/02-1 модуль сверхвысокочастотный коаксиально-волноводный предназначен для работы на фиксированных частотах в непрерывном режиме в составе умножительно-усилительной линейки и усилителей мощности непрерывных колебаний.
Параметры и характеристики 1УС09/02-1:
Модуль СВЧ 1УС09/02-1 для работы на фиксированных частотах в качестве усилителя мощности в непрерывном режиме дециметрового диапазона.
Напряжение:
- накала - от 6 В до 6,6 В;
- анода - не более 205 В;
- на сетке постоянное - от -30 В до 0.
Ток модуля 1УС09/02-1:
- анода - не более 21 мА;
- сетки - не более 3 мА.
Мощность:
- входная - не более 200 мВт;
- подводимая к аноду - не более 3,8 Вт;
- рассеиваемая сеткой - не более 0,15 Вт.
Номинальные значения 1УС09/02-1:
- накала - 6,3 В;
- анода - 200 В;
- тока анода - 21 мА;
- входной мощности - 65 мВт.
