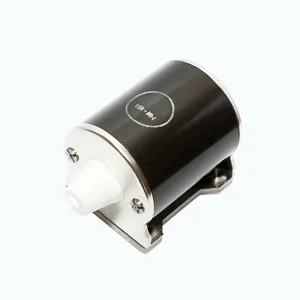

МИ-307Б пакетированный импульсный перестраиваемый магнетрон электронный прибор, генерирующий микроволны при взаимодействии потока электронов с электрической составляющей сверхвысокочастотного поля в пространстве, где постоянное магнитное поле перпендикулярно постоянному электрическому полю.
Технические характеристики :
МИ-307Б пакетированный магнетрон.
Частота - 16,4-16,8 ггц.
Выходная мощность - 0,5 квт.
Напряжение анода - 2,45-2,8 Кв.
Напряжение накала - 6,0-6,9 В.
Ток анода - 1,5-2,25 А.
Ток накала - 0,48-0,6 А.
Время готовности- ≤ 60 с.
Скважность ≥ 500
КСВН ≤ 1,3.
Длительность импульса- 0,1-0,5 мкс.
Долговечность- 500 ч.
Габариты - 53х88х44 мм.
Масса- 0,5 кг.
