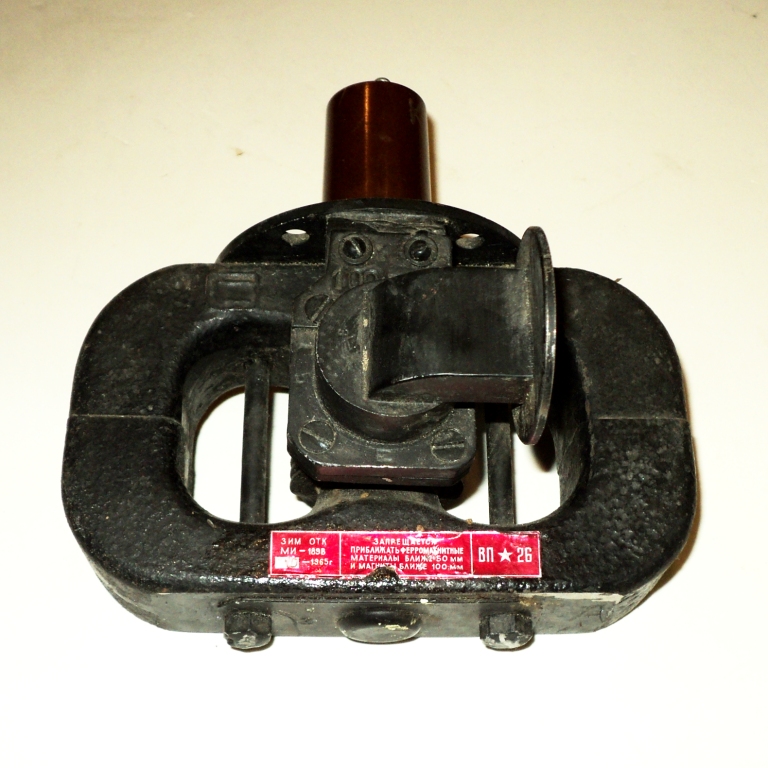

МИ-189Д магнетрон

МИ-189Д магнетрон

Характеристики

4CE130G2E

Описание

МИ-189Д магнетрон электронный прибор, генерирующий микроволны при взаимодействии потока электронов с электрической составляющей сверхвысокочастотного поля в пространстве, где постоянное магнитное поле перпендикулярно постоянному электрическому полю.

Технические характеристики :

МИ-189Д магнетрон.
Диапазон -7,7-8,2 ггц.
Выходная импульсная мощность - 60 квт.
Напряжение накала при включении - 13-15 В.
Ток накала при включении - 3,4-4,2 А.
Длительность импульса - 0,45-0,55 мкс.
КСВН нагрузки  1,5.
Волноводный выход - 12,6х28,5 мм.
Время разогрева катода - 2 мин.
Минимальная наработка - 500 ч.
Охлаждение - воздушное принудительное.
Масса - 7,5 кг.
