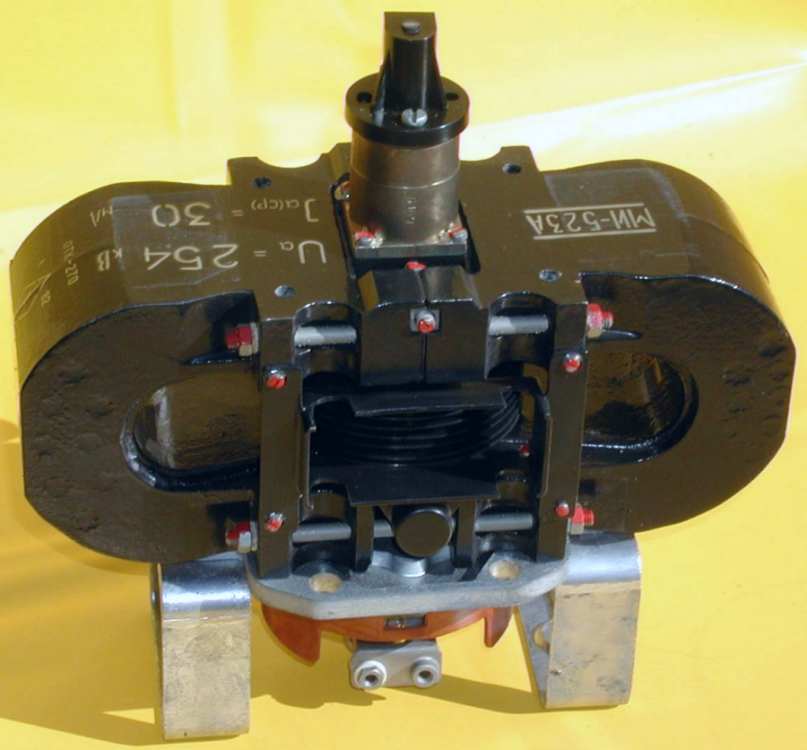

МИ-523А пакетированный импульсный перестраиваемый магнетрон электронный прибор, генерирующий микроволны при взаимодействии потока электронов с электрической составляющей сверхвысокочастотного поля в пространстве, где постоянное магнитное поле перпендикулярно постоянному электрическому полю.
Технические характеристики :
МИ-523А пакетированный магнетрон.
Диапазон -7,7—8,52 ггц.
Выходная импульсная мощность -270 кВт.
Анодное напряжение импульсный-26 кв.
Анодный ток импульсный -25,0—35,0 А.
Длительность импульса -0,1—1,6 мкс.
Напряжение накала при включении -15,0 В.
Ток накала при включении -4,2 А.
КСВН нагрузки 1,35.
Волноводный выход -12,6х28,5 мм.
Минимальная наработка -500,0 ч.
Охлаждение -воздушное принудительное.
Масса-12 кг.
