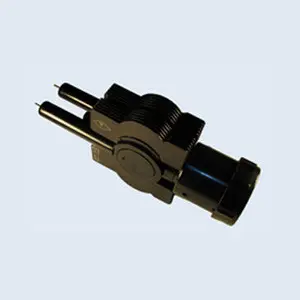

МИ-503Б-1 магнетрон импульсный

Каталог Лампы и электровакуумные приборы МИ-503Б-1 магнетрон импульсный

Характеристики

4CE130FZZ

Описание

МИ-503Б-1 магнетрон импульсный электронный прибор, генерирующий микроволны при взаимодействии потока электронов с электрической составляющей сверхвысокочастотного поля в пространстве, где постоянное магнитное поле перпендикулярно постоянному электрическому полю.

Технические характеристики :

Способ охлаждения принудительное воздушное.
Выходная мощность - 900 Вт.
Напряжение накала - 12,6 В.
Ток накала - 3,0-3,6 А.
Напряжение анода - 26-30.
КСВН, не более - 1,1.
Перестройка частоты - 10 МГц.
Длительность импульса - 2,5 мкс.
Долговечность - 3000 ч.
Вывод энергии - коаксиальный.
Масса - 2,6 кг.
