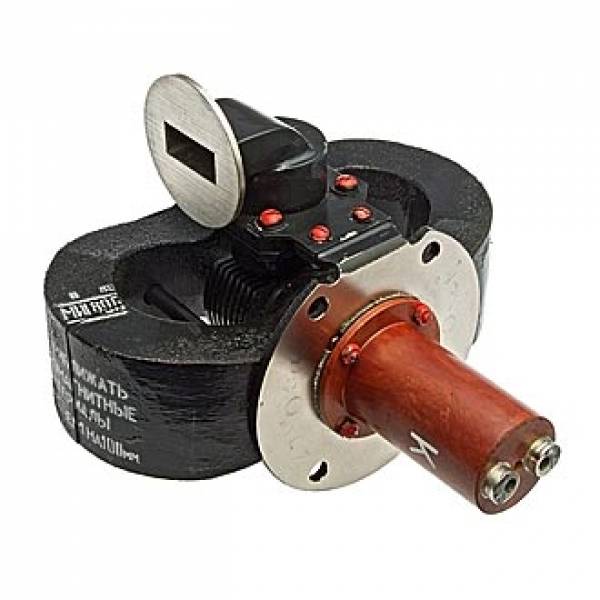

МИ-338 пакетированный магнетрон электронный прибор, генерирующий микроволны при взаимодействии потока электронов с электрической составляющей сверхвысокочастотного поля в пространстве, где постоянное магнитное поле перпендикулярно постоянному электрическому полю.
Технические характеристики :
МИ-338 пакетированный магнетрон.
Конструкция - металлокерамический.
Масса - 1,2 кг.
Рабочий диапазон частот - 1767-1797 МГц.
Выходная мощность - 1,3 кВт.
Напряжение накала - 6,3 В.
Ток накала - 2,4-2,8 А.
Напряжение анода - 2,0-2,3 кВ.
КСВН, не более - 1,2-1,5 .
Перестройка частоты - 7 МГц.
Длительность импульса - 0,5 мкс.
Вывод энергии волноводный.
