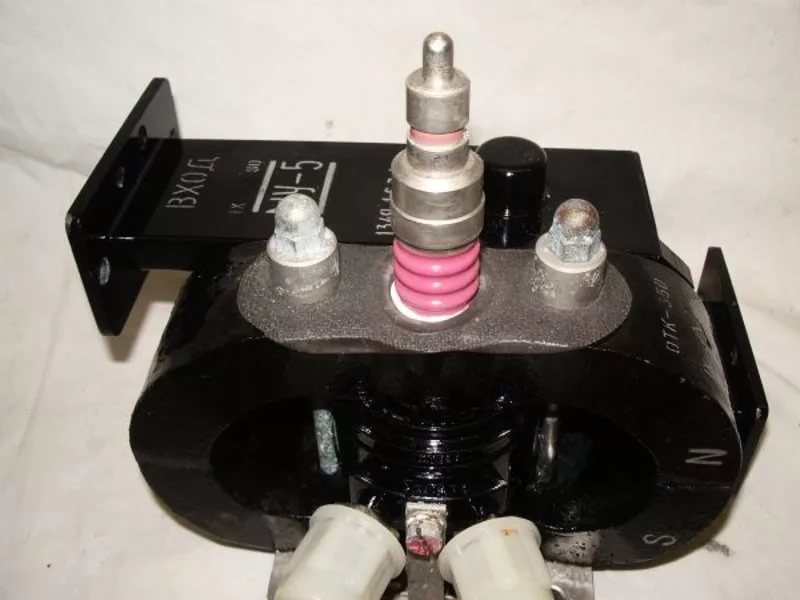

Описание МУ-5
МУ-5 магнетронный усилитель относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции магнетронный усилитель состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики МУ-5:
Усилитель магнетронного типа МУ-5 применяется для усиления СВЧ сигналов в системах радиосвязи в непрерывном режиме.
Технические условия: ЯШ3.323.064 ТУ.
Диапазон частот - 4430-4750 мгц.
Входная мощность - 200 вт.
Выходная мощность - 1070 Вт.
Коэффициент усиления - 7,3 ДБ.
Напряжение анода - 5,5-6,3 КВ.
Напряжение накала в режиме разогрева - 5,5-5,9 В.
Напряжение накала в режиме работы - 0 В.
Ток накала - 12,0-18,0 А.
КСВН нагрузки 1,3
Время готовности - 3 мин.
Вес - 4,5 кг.
Расход охлаждающей жидкости - 4 л\мин
Минимальная наработка - 800 час.
