Описание ГУ-18-1
ГУ-18-1 генераторный двойной лучевой тетрод относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции генераторный двойной лучевой тетрод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики ГУ-18-1:

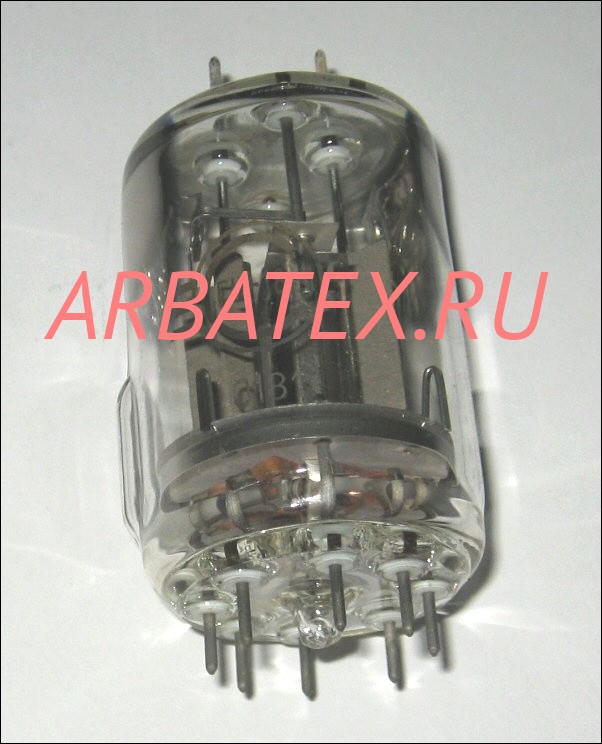

ГУ-18-1
Генераторный двойной лучевой тетрод.
Предназначен для генерирования высокочастотных колебаний в диапазоне частот до 600 МГц.

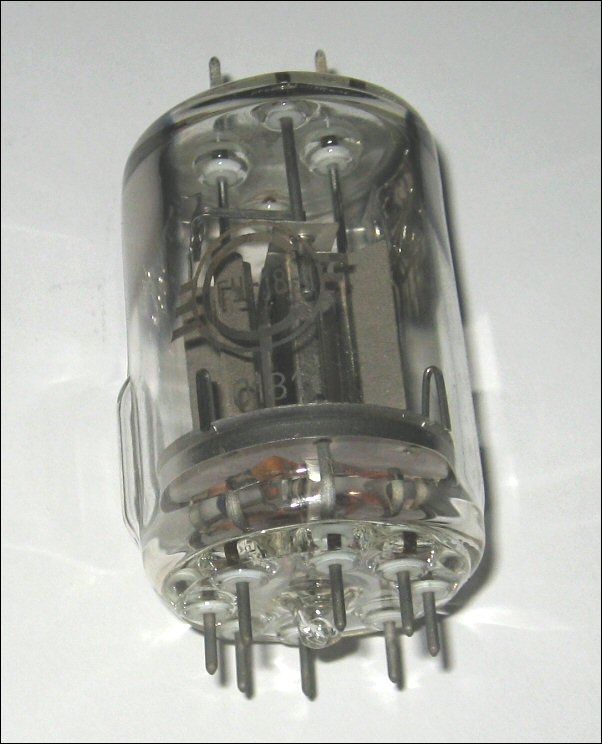

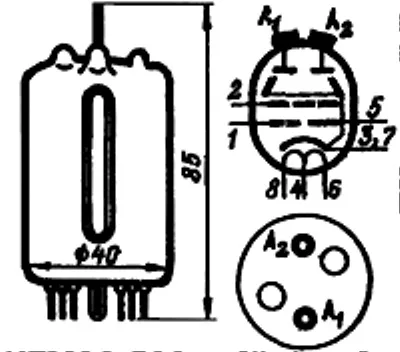

Оформление - стеклянное, бесцокольное (РШ6).
Основные технические параметры ГУ-18-1: при uн=6,3 В, uа=250 В, uс2=200 В, ia=35 мА
Ток накала - 1,25 ±0,15 А
Ток анода - 45 ±25 мА
Ток 2-й сетки - не более 6 мА
Ток 1-й сетки обратный - не более 10 мкА
Крутизна характеристики - не менее 18 мА/В
Колебательная мощность - не менее 13 Вт
Междуэлектродные емкости, пФ:
- входная - 7 ±1,4
- выходная - 2,6 ±0,6
- проходная - не более 0,6
Предельные эксплуатационные данные ГУ-18-1:
Напряжение накала - 5,7-7,0 В
Напряжение анода - 600 В
Напряжение 2-й сетки - 300 В
Напряжение 1-й сетки отрицательное - 175 В
Напряжение между катодом и подогревателем - 150 В
Ток катода - 130 мА
Мощность, рассеиваемая анодом - 27 Вт
Мощность, рассеиваемая 2-й сеткой - 4 Вт
Мощность, рассеиваемая первыми сетками - 1 Вт
Рабочая частота - 600 МГц
Температура баллона - 265 С
Интервал рабочих температур окружающей среды - от -60 до +70 С.
