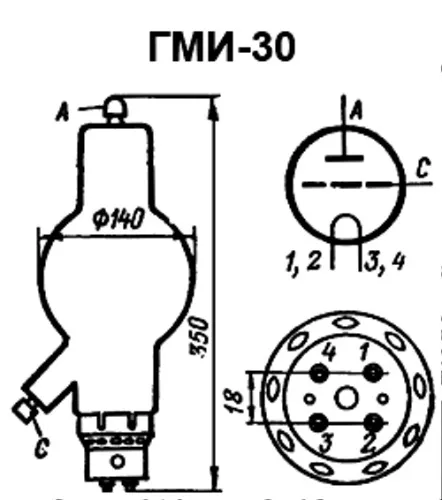

ГМИ-30

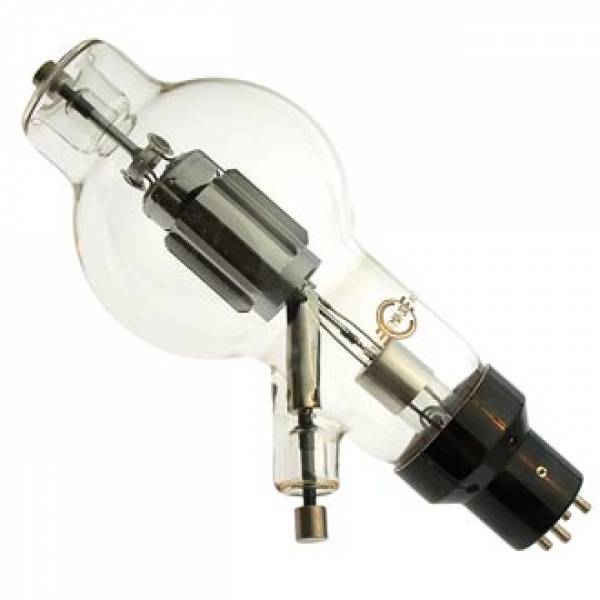

Импульсный стеклянный модуляторный триод ГМИ-30.
Предназначен для работы в модуляторах высокочастотных импульсных генераторов.
Оформление - стеклянное с цоколем.
Долговечность не менее 500 ч.
Масса не более 650 г.
| Основные технические параметры ГМИ-30: | |
|---|---|
| при uн=8,2 В, uа=3 кВ, uc= -400 В | |
| Ток накала |
16,8 ±0,9 А |
| Ток эмиссии (при uа=300 В) |
не менее 20 А |
| Ток эмиссии (при uн=4,8 В, uа=uс=0,2 кВ) |
не менее 0,4 А |
| Ток сетки в импульсе (при uсимп=2 кВ, iа=15 А, uс= -0,4 кВ) |
не более 5 А |
| Ток сетки обратный (при uа=2 кВ, iа=180 мА) |
не более 20 мкА |
| Крутизна характеристики (при uа=2 кВ, iа=50 и 150 мА) |
5,8 ±10 мА/В |
| Напряжение запирания отрицательное |
не более 1200 В |
| Междуэлектродные емкости, пФ: |
|
| - входная |
9,5 ±2,5 |
| - выходная |
не более 2 |
| - проходная |
5,3 |
| Предельные эксплуатационные данные: | |
|---|---|
| Напряжение накала |
7,9 - 8,5 В |
| Напряжение анода |
30 кВ |
| Напряжение сетки отрицательное |
2 - 1,4 кВ |
| Ток анода в импульсе |
15 А |
| Ток сетки в импульсе |
6 А |
| Мощность, рассеиваемая анодом |
300 Вт |
| Скважность |
0,02 |
| Интервал рабочих температур окружающей среды |
от -60 до +70 С |
