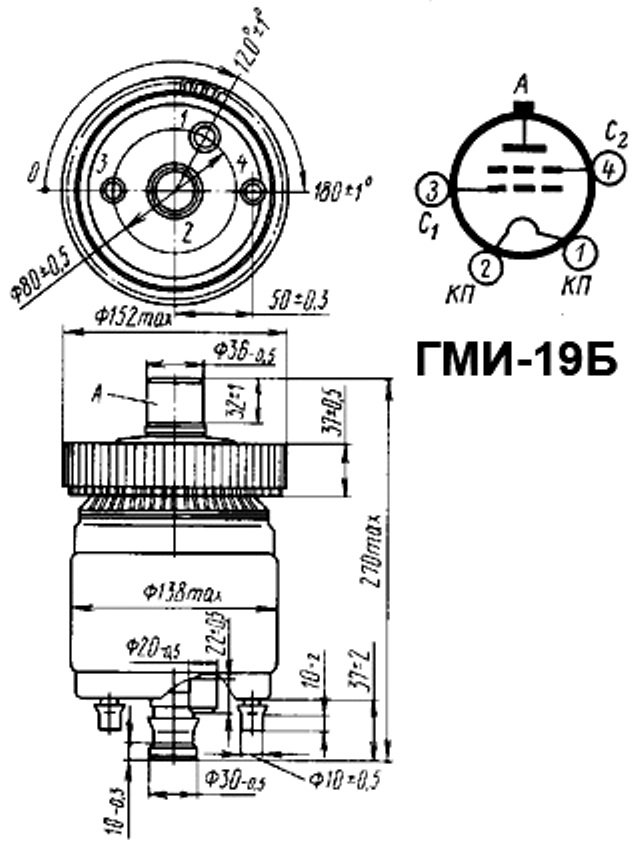

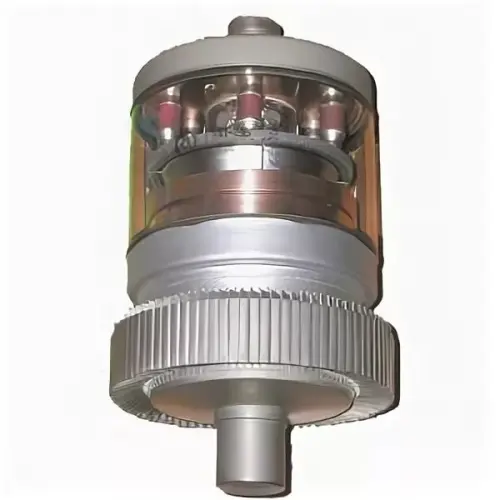

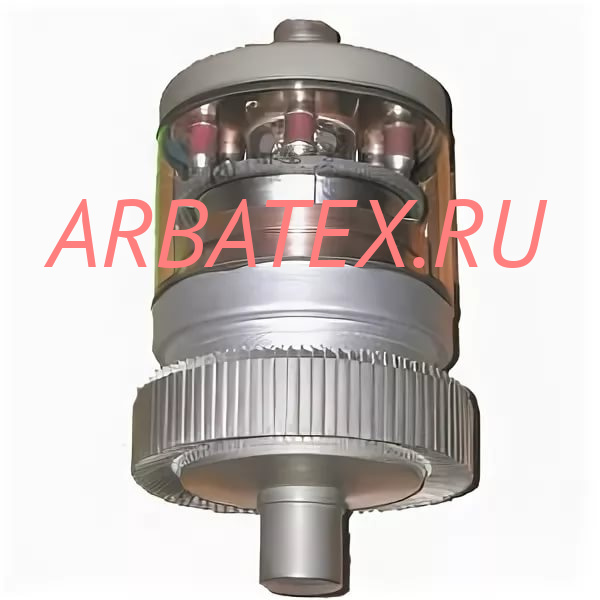

ГМИ-19Б
Импульсный металлостеклянный модуляторный тетрод.
Предназначен для работы в импульсных коммутатоpax мощностью до 3,6 МВт и импульсных модуляторах.
Долговечность не менее 1000 ч.
Масса не более 5 кг.
| Основные технические параметры ГМИ-19Б: | |
|---|---|
| Ток накала |
190 ±20 А |
| Ток анода в импульсе |
не менее 120 А |
| Ток 1-й сетки в импульсе |
не более 12 А |
| Ток 2-й сетки в импульсе |
не более 25 А |
| Напряжение запирания 1-й сетки отрицательное (при uа=36 кВ) |
не более 900 В |
| Междуэлектродные емкости, пФ: |
|
| - входная |
28 ±6 |
| - выходная |
185 ±35 |
| - проходная |
не более 5 |
| Долговечность |
не менее 1000 ч |
| Предельные эксплуатационные данные: | |
|---|---|
| Напряжение накала |
9 - 10 В |
| Напряжение анода |
30 кВ |
| Напряжение 2-й сетки |
2,5 кВ |
| Напряжение 1-й сетки отрицательное |
1,2 кВ |
| Напряжение 1-й сетки в импульсе |
600 В |
| Ток накала пусковой |
285 А |
| Ток катода в импульсе |
165 А |
| Мощность, рассеиваемая анодом |
1 кВт |
| Мощность, рассеиваемая 2-й сеткой |
125 Вт |
| Мощность, рассеиваемая 1-й сеткой |
25 Вт |
| Длительность импульса |
1000 мкс |
| Температура оболочки |
150 С |
| Накопительная емкость в цепи анода |
1,25 мкФ |
| Интервал рабочих температур окружающей среды |
от -60 до +100 С |
