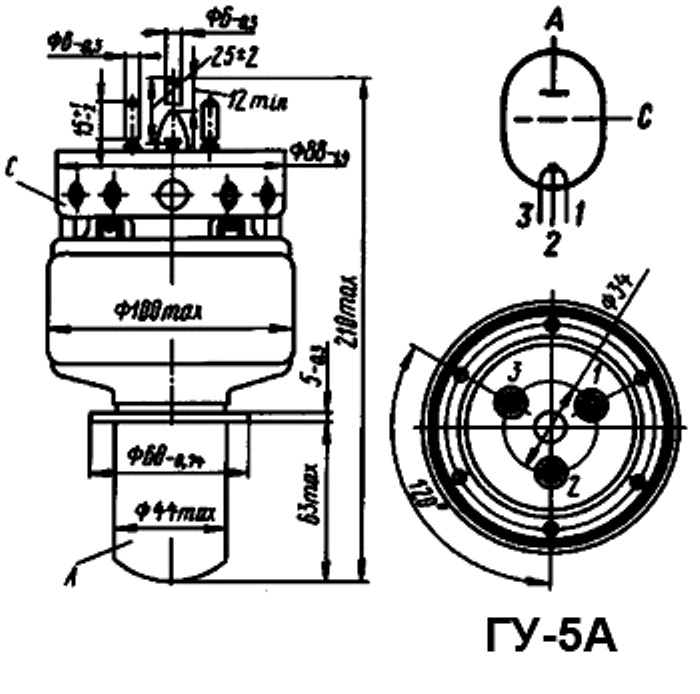

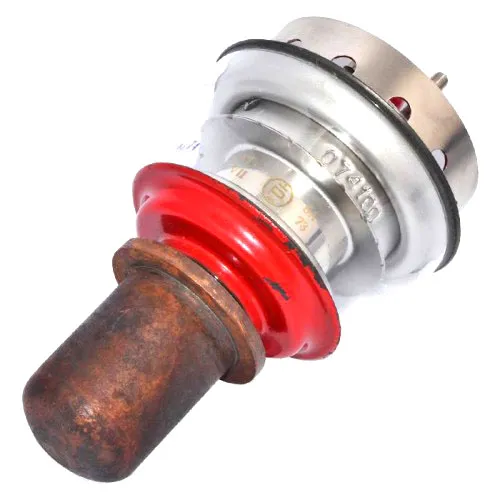

ГУ-5А генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики


Мощный генераторный триод ГУ-5А для генерирования и усиления высокочастотных колебаний в радиопередающих устройствах и промышленных генераторах для высокочастотного нагрева. Лампа может работать в схемах с общей сеткой.

Оформление - металлостеклянное.

Рабочее положение - вертикальное, анодом вниз.

Охлаждение - принудительное:

   - анода - водяное не менее 14 л/мин

   - баллона - воздушное не менее 40м3/ч

   - ножки - воздушное не менее 20 м3/ч;

Масса не более 1 кг .

Технические условия: ОД0.331.037 ТУ.


Основные технические параметры
при uн=12 В, uа=3 кВ, ia=0,4 А
Ток накала

23 А

Ток сетки обратный

не более 20 мкa

Ток эмиссии катода (при uа=uс=500 В)

не менее 6 А

Ток анода ионный (при uа=500 В)

не более 40  мкА

Ток анода (при uс=0 В)

0,55 ± 10 a

Крутизна характеристики

 15 ± 3 мА/В

Коэффициент усиления (при iа=0,5 А, uа=2 и 4 кВ)

 72,5 ± 12,5

Выходная мощность (на частоте 25 МГц)

не менее 3,5 кВт

Междуэлектродные емкости, пФ:

     - входная

не более 19

     - выходная

не более 16

     - проходная

не более 0,5

Долговечность

не менее 1000 ч

Предельные эксплуатационные характеристики
Напряжение накала

12,6 В

Напряжение анода на частоте до 30 МГц

5 кВ

Напряжение анода на частоте до 110 МГц

4 кВ

Ток накала пусковой

40 А

Мощность, рассеиваемая анодом

3,5 кВт

Мощность, рассеиваемая сеткой

150 Вт

Рабочая частота

110 МГц

Температура баллона, ножки и мест спая металла со стеклом

150 С

Интервал рабочих температур окружающей среды

от +5 до +70 С
