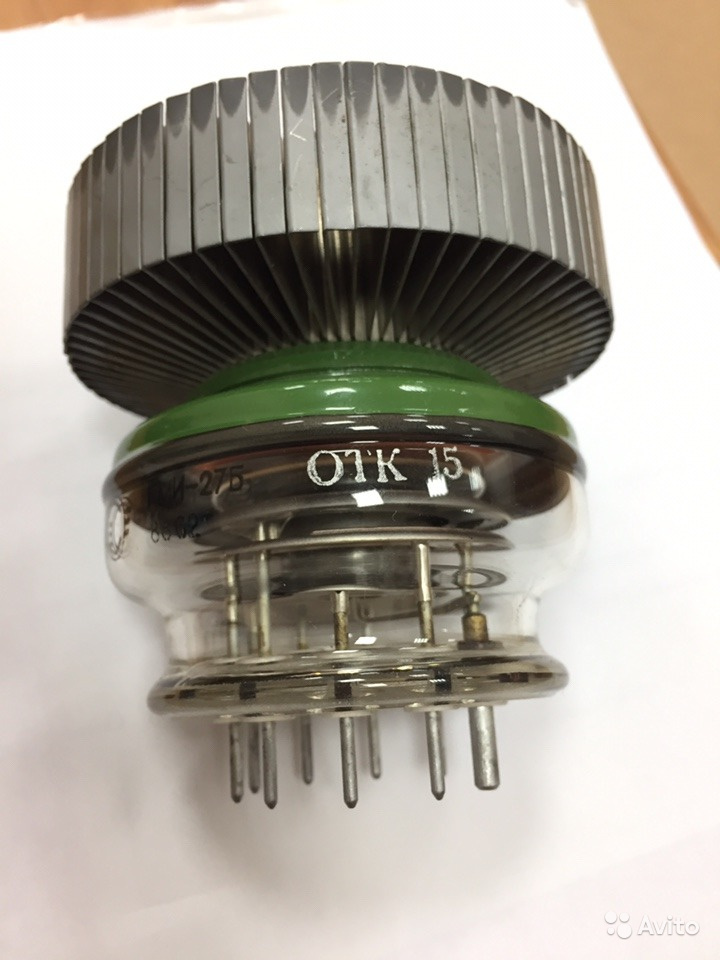

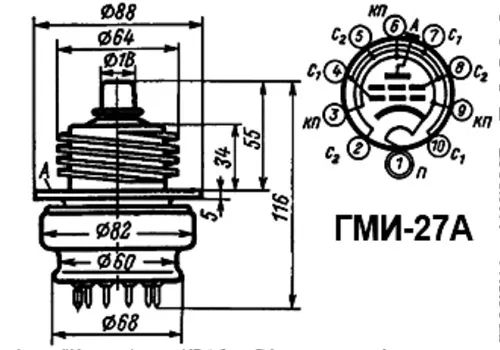

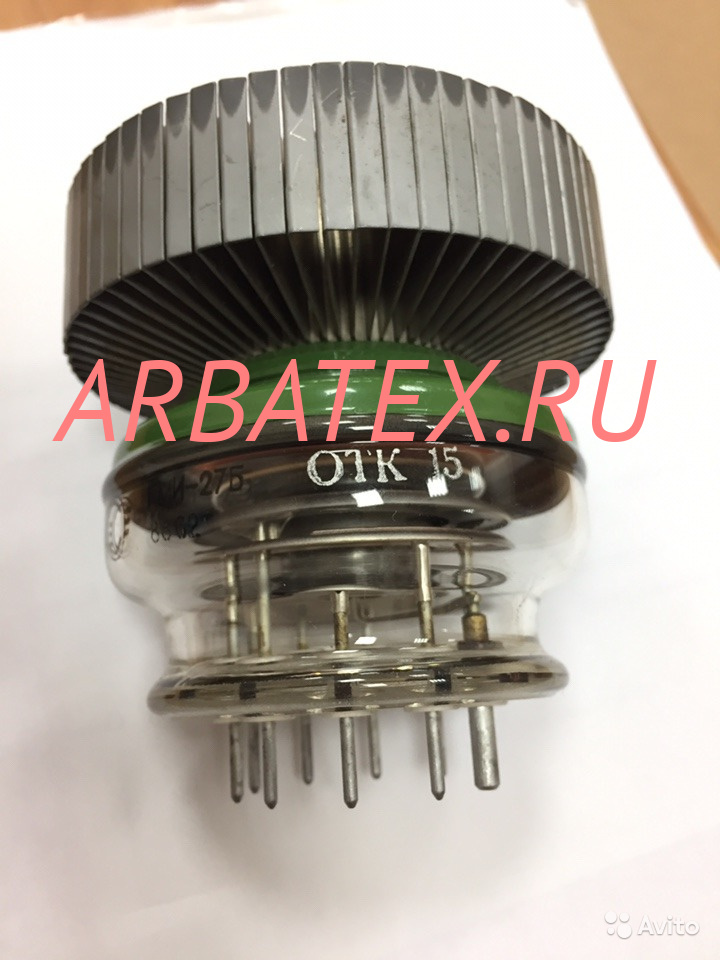

ГМИ-27А
Импульсный модуляторный тетрод ГМИ-27А для работы в импульсных модуляторах. Оформление - металлостеклянное.
Охлаждение - принудительное:
- анода - водяное не менее 0,5 л/мин
- баллона и ножки - воздушное не менее 20 м3/ч
Долговечность - не менее 1000 ч.
Масса - 900 г.
Технические условия: СБ3.312.061 ТУ1.
| Основные технические параметры ГМИ-27А: | |
|---|---|
| Ток накала |
6,25 ±0,5 А |
| Ток анода в импульсе |
не менее 20 А |
| Ток анода в импульсе (при uн=12 В) |
не менее 18 А |
| Ток 2-й сетки в импульсе |
не более 2 А |
| Ток 1-й сетки в импульсе |
не более 3 А |
| Напряжение запирания 1-й сетки отрицательное |
не более 500 В |
| Время готовности |
не более 3 мин |
| Междуэлектродные емкости, пФ: |
|
| - входная |
70 ±10 |
| - выходная |
13 ±3 |
| - проходная |
не более 1 |
| Предельные эксплуатационные характеристики: | |
|---|---|
| Напряжение накала |
12 - 13,8 В |
| Напряжение анода |
10 кВ |
| Напряжение 2-й сетки |
1 кВ |
| Напряжение 1-й сетки отрицательное |
0,8 кВ |
| Наибольшее напряжение 1-й сетки в импульсе |
150 В |
| Мощность, рассеиваемая анодом |
250 Вт |
| Мощность, рассеиваемая 2-й сеткой |
15 Вт |
| Мощность, рассеиваемая 1-й сеткой |
3 Вт |
| Ток катода в импульсе при скважности не менее 500 |
34 А |
| Длительность импульса |
30 мкс |
| Температура баллона |
150 С |
| Интервал рабочих температур окружающей среды |
от -60 до +85 С |
