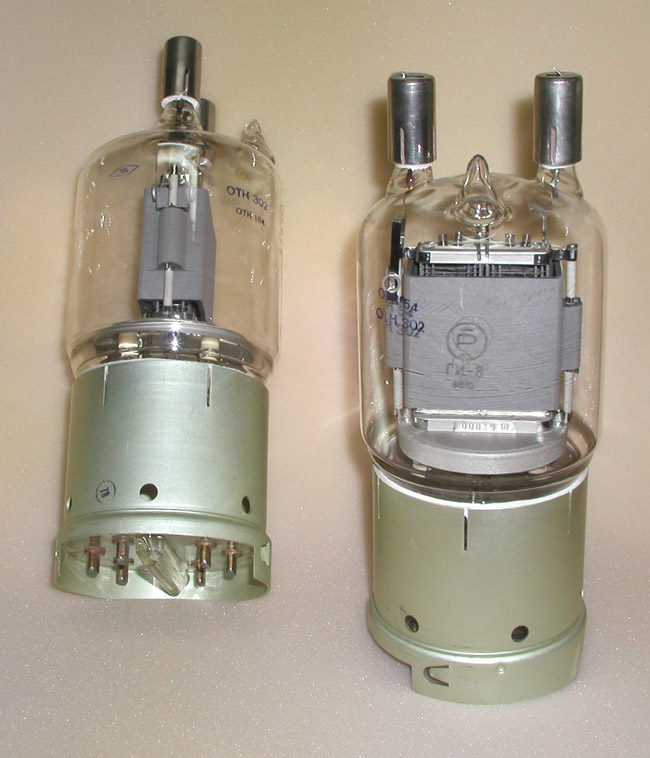

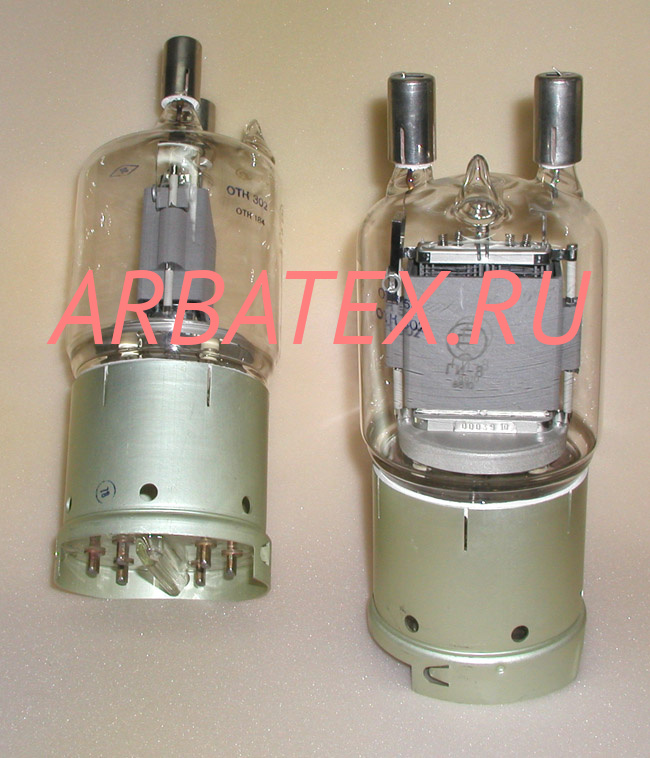

ГИ-8 генераторный импульсный пентод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов. Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Технические характеристики :
ГИ-8 генераторный импульсный пентод.
Напряжение накала - 12,6 В.
Ток накала - не более 10,5 А.
Междуэлектродная емкость входная - от 25 пФ до 35 пФ.
Междуэлектродная емкость выходная - от 20 пФ до 30 пФ.
Междуэлектродная емкость между второй и первой сеткой - не более 0,1 пФ.
Наибольшее напряжение накала ГИ-8 - 13,4 В.
Наименьшее напряжение накала - 11,85 В.
Ток эмиссии катода в импульсе при напряжении на всех электродах 1000 В, длительности импульса от 8 мкс до 10 мкс и частоте посылок 50 Гц - не менее 4 А.
Напряжение на аноде в импульсе - 5 кВ.
Напряжение на второй сетке ГИ-8 - 900 В.
Крутизна характеристики ГИ-8 - от 4,5 мА/В до 6,5 мА/В.
