Характеристики

4CE130FM9

Описание

Описание ГИ-35Б


ГИ-35Б импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-35Б:


ГИ-35Б

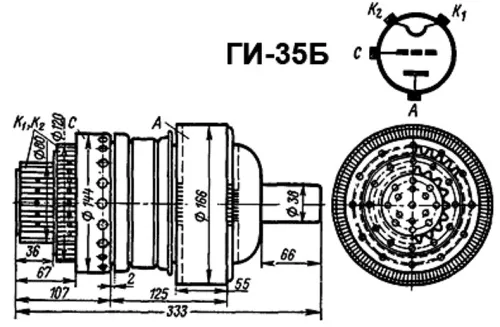

Мощный импульсный генераторный триод ГИ-35Б для работы в усилителях колебаний высокой частоты в схемах с общей сеткой при анодной импульсной модуляции.

Оформление - металлокерамическое.

Рабочее положение - вертикальное, анодом вниз.

Охлаждение - принудительное:

- анода - воздушное не менее 690 м3/ч

- баллона - воздушное не менее 600 м3/ч

- ножки - воздушное не менее 100 м3/ч

Долговечность - не менее 1000 ч.

Масса - 9 кг.

Технические условия: СБ3.312.048 ТУ1.


Основные технические параметры ГИ-35Б:
при uн=7,4 В, uа=2 кВ, iа=1 А
Ток накала

185 А

Ток анода

3 А

Ток эмиссии катода в импульсе (при uа=uс=1200 В)

не менее 100 А

Крутизна характеристики (при uа=3 кВ, iа=1 и 25 А)

60 ±10 мА/В

Коэффициент усиления

30 ±5

Напряжение запирания отрицательное (при uа=6 кВ, iа=0,1 А)

не более 350 В

Выходная мощность в импульсе

не менее 250 кВт

Междуэлектродные емкости, пФ:

     - входная

не более 120

     - выходная

не более 44

     - проходная

не более 2,3


Предельные эксплуатационные данные:
Напряжение накала

7,0-7,8 В

Напряжение анода

14 кВ

Ток накала пусковой

300 А

Ток накала

165 А

Рабочая частота

200 МГц

Длительность импульса

60 мкс

Скважность (минимальная)

40

Мощность, рассеиваемая анодом

 5 кВт

Мощность, рассеиваемая сеткой

 250 Вт

Температура анода

200 С

Температура спаев металла с керамикой

150 С

Интервал рабочих температур окружающей среды

от -40 до +70 С
