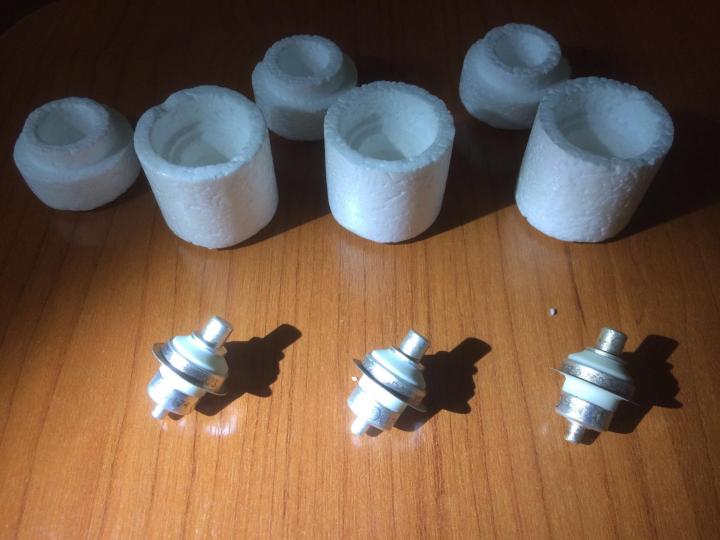

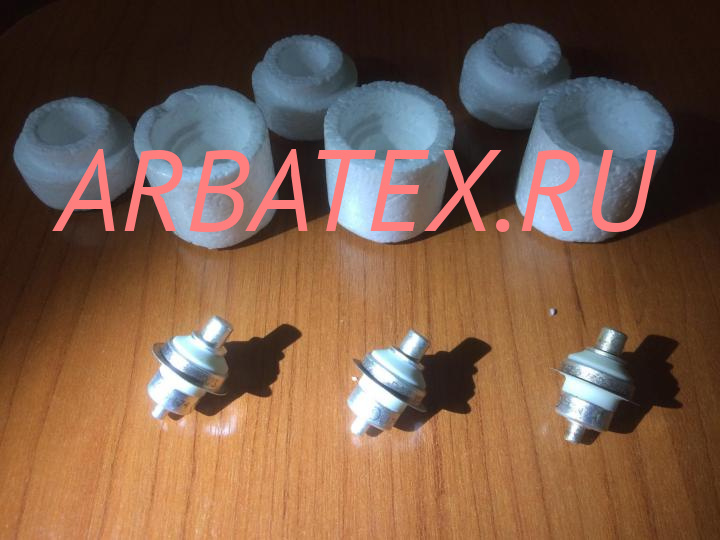

ГИ-22
Импульсный генераторный триод ГИ-22 для работы в качестве генератора высокочастотных колебаний в сантиметровом и дециметровом диапазонах при импульсной анодной и сеточной модуляции.

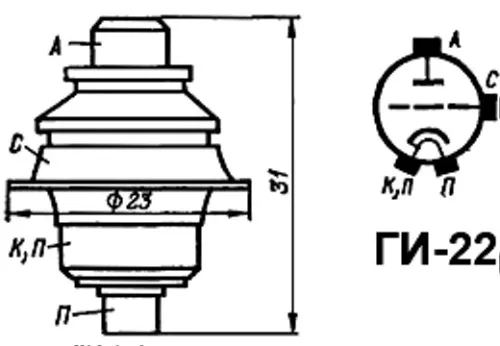

Оформление - металлокерамическое.
Масса - 12 г.
| Основные технические параметры ГИ-22: | |
|---|---|
| Ток накала |
0,57 ± 0,04 А |
| Ток сетки обратный (при uа=0,25 кВ) |
не более 1,5 мкА |
| Напряжение сетки в рабочей точке отрицательное |
2 ± 0,6 В |
| Крутизна характеристики |
18 - 3 мА/В |
| Колебательная мощность в импульсе |
не менее 375 Вт |
| Междуэлектродные емкости, пФ: |
|
| - входная |
3 |
| - выходная |
1,7 ± 0,3 |
| - проходная |
не более 0,04 |
| Предельные эксплуатационные данные: | |
|---|---|
| Напряжение накала |
6 - 6,6 В |
| Напряжение анода в режиме сеточной модуляции |
1 кВ |
| Напряжение анода в импульсном режиме |
2 кВ |
| Напряжение сетки в режиме сеточной модуляции |
0 В |
| Напряжение сетки отрицательное в режиме сеточной модуляции (минимальное) |
50 В |
| Напряжение сетки (при tимп =1 мкс) |
50 В |
| Напряжение отрицательное сетки (при tимп =1 мкс) |
100 В |
| Ток катода (при tимп =1 мкс) |
2 А |
| Мощность, рассеиваемая анодом |
10 Вт |
| Мощность, рассеиваемая сеткой |
0,1 Вт |
| Длина волны (минимальная) |
5 см |
| Температура оболочки |
200 С |
| Интервал рабочих температур окружающей среды |
-60 ...+100 С |
