ГИ-12Б импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-12Б:


ГИ-12Б

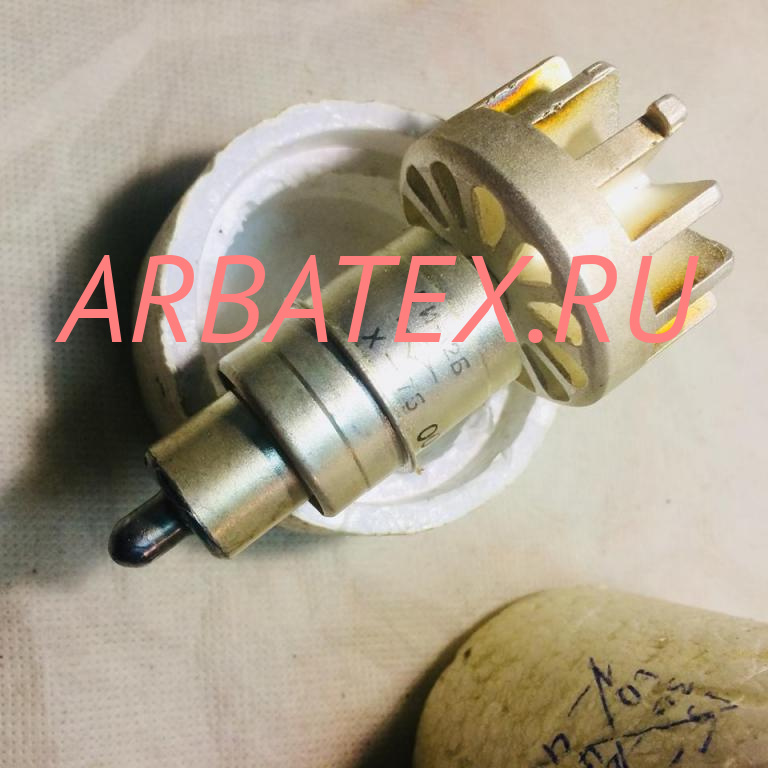

Импульсный генераторный триод ГИ-12Б для генерирования высокочастотных колебаний в дециметровом диапазоне частот в непрерывном и импульсном режимах работы, в схемах с заземленной сеткой.

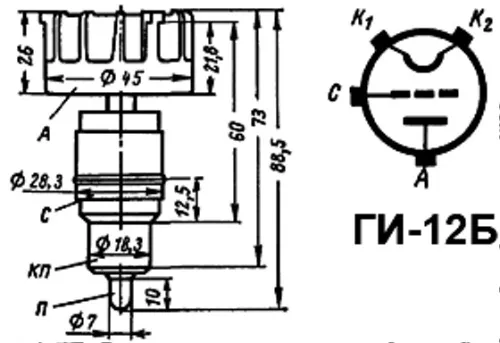

Оформление - металлокерамическое.

Охлаждение - принудительное воздушное не менее 4,8 м3/ч.

Долговечность - не менее 500 ч.

Масса - 120 г.

Технические условия: СЦ3.323.003 ТУ.


Основные технические параметры ГИ-12Б:
при uн=12,6 В, uа=0,8 кВ, iа=15 мА
Ток накала

0,815 ±0,065  А

Ток сетки обратный (при iа=25 мА)

не более 10 мкА

Ток эмиссии катода в импульсе (при uа=uс=120 В)

не менее 1,2 А

Ток утечки сетка - катод (при uс1= 200 В)

не более 10 мкА

Крутизна характеристики (при uа=400 В)

10 ±2 мА/В

Напряжение рабочей точке (при uа= 400 В)

2,75 ±1,75 В

Колебательная мощность в непрерывном режиме

не менее 3 Вт

Междуэлектродные емкости, пФ:

     - входная

11 ±2

     - выходная

2,65 ±0,65

     - проходная

не более 0,04


Предельные эксплуатационные данные:
Напряжение накала

12-13,2 В

Напряжение анода

0,8 кВ

Напряжение анода при холодном катоде

1 кВ

Напряжение анода импульсное

2 кВ

Напряжение сетки импульсное

50 В

Напряжение сетки отрицательное импульсное

150 В

Ток катода (эффективное значение)

0,15 А

Ток катода в импульсе

1,5 А

Мощность, рассеиваемая анодом

80 Вт

Мощность, рассеиваемая анодом без охлаждения

20 Вт

Мощность, рассеиваемая сеткой

2 Вт

Сопротивление в цепи сетки

10 кОм

Длина волны (минимальная)

9 см

Температура анода

200 С

Температура вывода катода

100 С

Температура вывода сетки

120 С

Интервал рабочих температур окружающей среды

от -60 до +70 С
