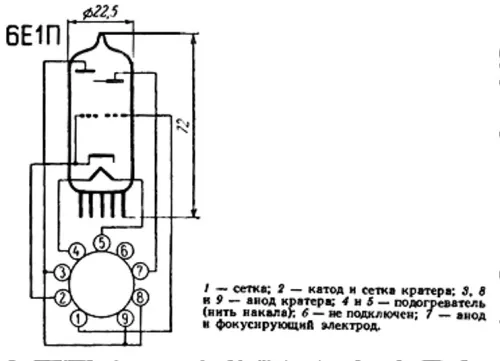

Описание 6Е1П

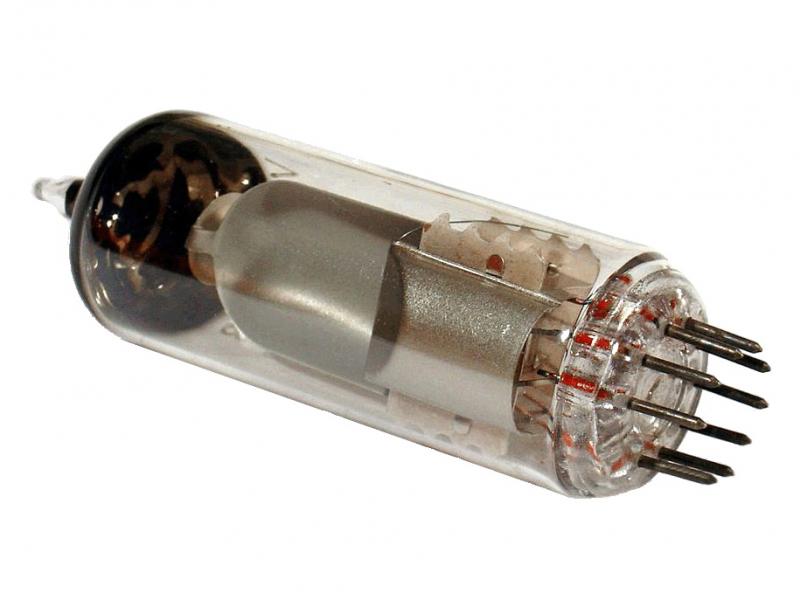

6Е1П электронно-световой индикатор предназначен для индикации настройки в супергетеродинных приемниках, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 6Е1П:
6Е1П
Электронно-световой индикатор.
Предназначен для визуальной настройки радиоприемников с амплитудной модуляцией и индикации уровня записи в магнитофонах.
Цвет свечения экрана - зеленый.
Долговечность не менее 500 ч.
Масса не более 20 г.
Основные технические характеристики на 6Е1П:
Напряжение накала - 6,3 ± 0,6 В
Ток накала - 300 ± 25 мА
Напряжение анода номинальное (постоянное) - 100 В
Напряжение анода предельное (постоянное) - 250 В
Ток анода - 2 ± 1,5 мА
Напряжение анода кратера номинальное (постоянное) - 250 В
Напряжение анода кратера наибольшее (постоянное) - 250 В
Напряжение анода кратера наименьшее (постоянное) - 150 В
Ток анода кратера - не более 4 мА
Напряжение сетки (постоянное) -2 В
Обратный ток сетки - не более 0,5 мкА
Мощность, рассеиваемая анодом, предельная - 0,2 Вт.
Напряжение между катодом и подогревателем предельное (постоянное) - 300 В.
Крутизна характеристики - не менее 0,5 мА/В.
Коэффициент усиления - 24 ± 10.
Сопротивление в цепи сетки предельное - 3 МОм.
