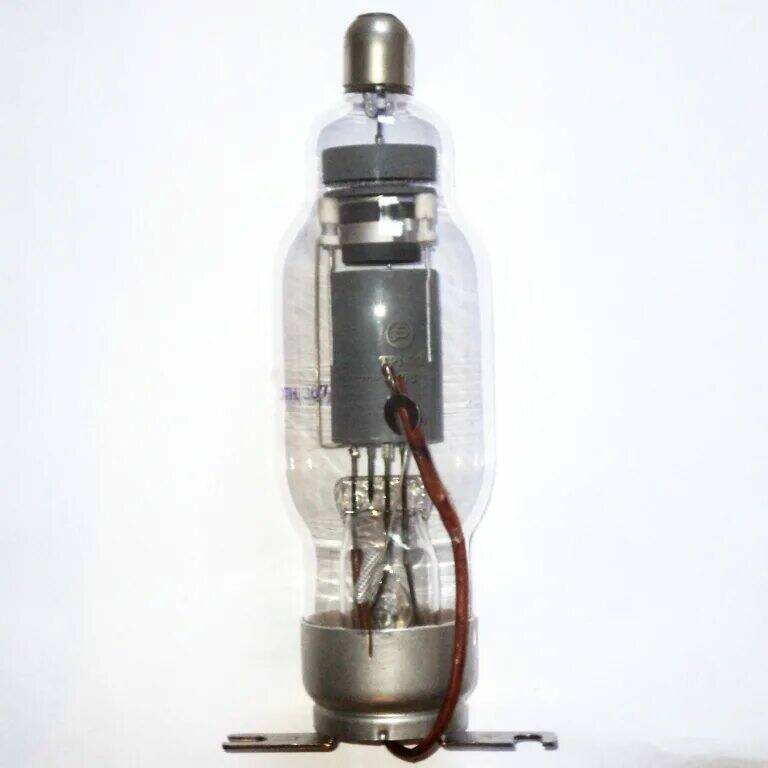

Описание ТР1-5/2
ТР1-5/2 тиратрон ртутный предназначен для работы в выпрямительных и релейных устройствах, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики ТР1-5/2:
Тиратрон ТР1-5/2 для работы в выпрямительных устройствах.
Наполнение - пары ртути.
Оформление стеклянное.
Масса 600 г.
Номинальные электрические характеристики ТР1-5/2:
- Напряжение накала - 5 В
- Ток накала - не более 15 А
- Амплитуда тока анода - 15 А
- Ток анода (среднее значение) - 5 А
- Напряжение сетки отпирающее отрицательное - от 12 до 7 В
- Напряжение анода обратное -. не более 2 кВ
- Падение напряжения между анодом и катодом - не более 15 В
- Долговечность - не менее 2000 ч
Предельные эксплуатационные параметры ТР1-5/2:
- Напряжение накала - 4,75-5,5 В.
- Напряжение анода прямое и обратное - 2 кВ.
- Ток анода (амплитудное значение) - 15 А.
- Ток анода (среднее значение) - 5 А.
- Сопротивление в цепи сетки - 1-100 кОм.
- Время разогрева катода наименьшее - 5 мин.
- Интервал рабочих температур окружающей среды - от +15 до +35 С.
