Описание ТГИ3-500/16


ТГИ3-500/16 тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГИ3-500/16:


ТГИ3-500/16

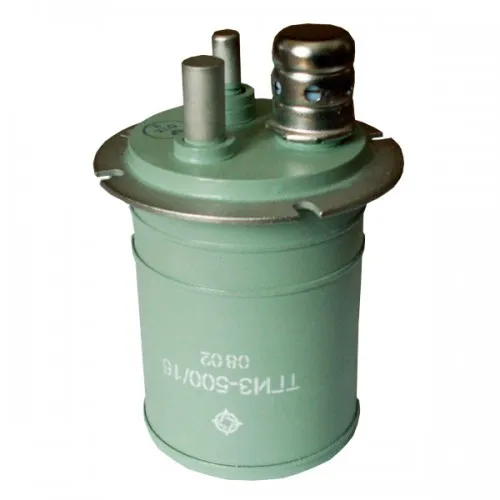

Импульсный модуляторный тиратрон ТГИ3-500/16 предназначен для модуляции и коммутации мощности в РЛС.

Наполнение - водородное.

Оформление - металлокерамическое.

Масса 800 г.


Номинальные электрические характеристики ТГИ3-500/16:

Ток накала подогревателя катода ...... 11-15 А

Ток накала генератора водорода ...... 2,5-4,5 А

Ток накала сумарный ...... не более 17,5 А

Время запаздывания тока анода ...... 0,05-0,3 мкс

Периодическая нестабильность зажигания ...... не более 0,005 мкс

Долговечность ...... не менее 1000 ч


Предельные эксплуатационные параметры:

Напряжение накала ...... 6,0-6,6 В

Напряжение анода прямое ...... 3-16 кВ

Напряжение анода обратное ...... 1-3 кВ

Данные импульсов в цепи анода:

    - ток анода (амплитудное значение) ...... не более 500 А

   - ток анода (среднее значение) ...... не более 0,5 А

   - частота следования ...... не более 50000 имп/с

   - длительность импульса ...... 0,3-10 мкс

   - крутизна нарастания фронта ...... не более 2000 мкс

Параметры поджигающего импульса 2-й сетки:

   - амплитуда напряжения ...... не менее 400 В.

   - ток в цепи сетки ...... не менее 3 А.

   - длительность импульса ...... не менее 4 мкс.

   - крутизна нарастания фронта ...... не менее 1500 мкс.
