Описание ТГИ3-325/16

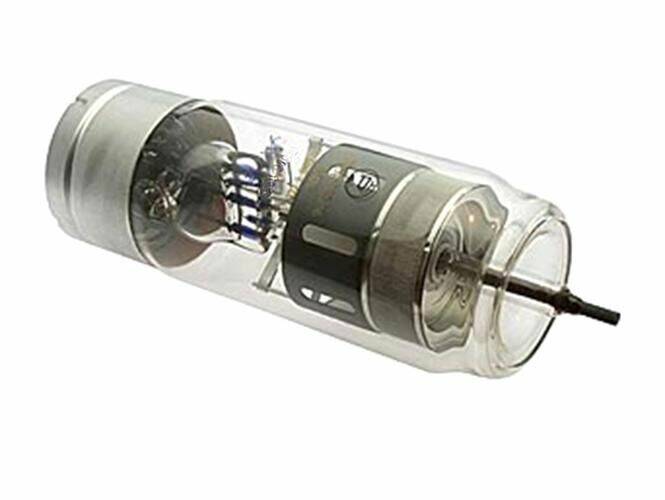

ТГИ3-325/16 тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГИ3-325/16:

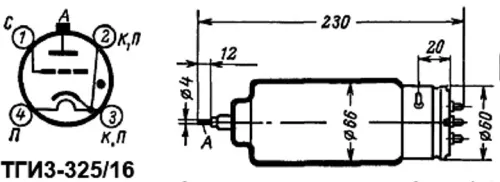

ТГИ3-325/16

Импульсный модуляторный тиратрон ТГИ3-325/16 предназначен для коммутации мощности в схеме линейного модулятора.

Наполнение - водородное.

Оформление стеклянное с цоколем.

Масса 350 г.


Номинальные электрические характеристики ТГИ3-325/16:

Ток накала ...... 6,0-6,6 А

Ток анода (амплитуда импульса) ...... не более 325 А

Ток анода (среднее значение) ...... не более 0,2 А

Время запаздывания импульса тока анода ...... 0,2-0,55 мкс

Периодическая нестабильность зажигания ...... не более 0,005 мкс

Время разогрева катода ...... не более 5 мин

Падение напряжения между анодом и катодом ...... не более 150 В

Долговечность ...... не менее 600 ч


Предельные эксплуатационные параметры:

Напряжение накала ...... 6,0-6,6 В

Напряжение анода прямое ...... 0,5-16 кВ

Напряжение анода обратное ...... не более 16 кВ

Данные импульсов в цепи анода:

   - ток анода (амплитудное значение) ...... не более 325 А

   - ток анода (среднее значение) ...... не более 0,2 А

   - частота следования ...... не более 1000 имп/с

Параметры поджигающего импульса сетки:

   - амплитуда напряжения ...... не менее 200 В

   - ток в цепи сетки ...... 0,8-2 А

   - длительность импульса ...... 2,5-5 мкс

   - крутизна нарастания фронта ...... 300-600 мкс.
