Описание ТГИ2-400/16


ТГИ2-400/16 тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГИ2-400/16:


ТГИ2-400/16

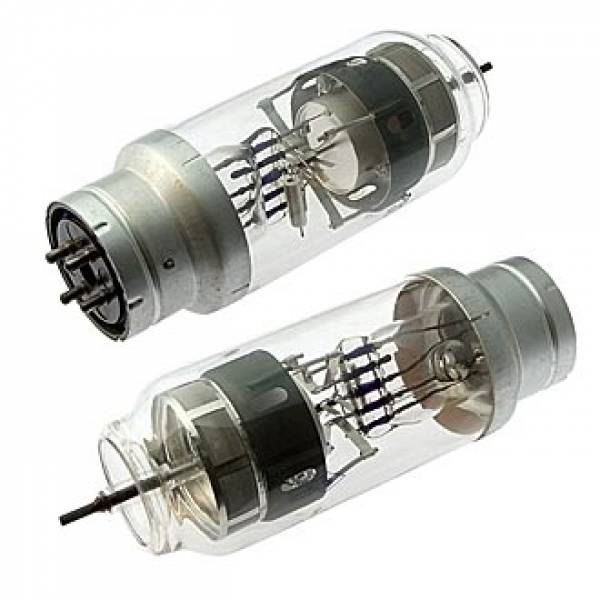

Импульсный модуляторный тиратрон ТГИ2-400/16 предназначен для работы в импульсном режиме в различных специальных радиотехнических устройствах.

Наполнение - водород.

Минимальная наработка 1000 ч.

Срок сохраняемости 12 лет.


Предельные эксплуатационные параметры ТГИ2-400/16:

Время запаздывания тока анода по отношению к напряжению сетки - 0,25-0,6 мкс.

Разброс фронта импульса тока анода от импульса к импульсу - не более 5 нс.

Ток накала - 9-12,2 А.

Время разогрева катода и водородного генератора - не менее 5 мин.

Длительность импульса напряжения сетки - 4-5 мкс.

Крутизна фронта импульса тока анода - не более 800 А/мкс.

Прямое напряжение анода - 16 кВ.

Обратное напряжение анода - 1,6 кВ.

Напряжение накала ...... 6,0-6,3 В.

Напряжение сетки в импульсе - 200-400 В.

Ток анода в импульсе - 400 А.

Средний ток анода - 500 мА.

Частота повторения импульсов - 450 Гц.
