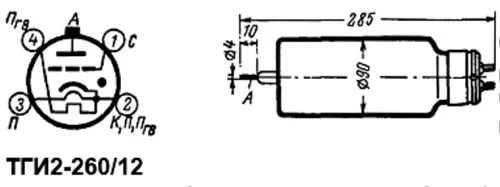

ТГИ2-260/12
Импульсный модуляторный тиратрон ТГИ2-260/12 предназначен для коммутации в схеме линейного модулятора.

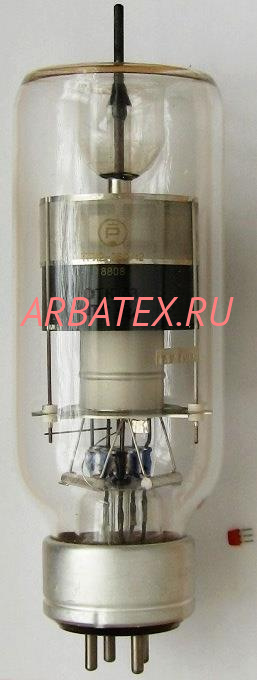

Выпускается в стеклянном оформлении.
Цоколь специальный, 4-штырьковый.
Баллон наполнен водородом.
Катод оксидный, косвенного накала.
Время разогрева 3 мин.
Работает в любом положении при условии крепления тиратрона за колбу.
Температура окружающей среды от -60 до +90° С.
Охлаждение естественное.
Срок службы - не менее 250 ч.
Вес - не более 650 г.
Номинальные электрические данные ТГИ2-260/12:
Напряжение накала, В ...... 12
Ток накала, А ...... 260
Периодическая нестабильность зажигания при крутизне нарастания сеточного импульса не менее 600 в/мксек, мксек ...... не более 0.004
Изменение времени запаздывания тока анода по отношению к импульсу напряжения на сетке при изменении напряжения накала от 6 до 6,6 в, мксек ...... не более 0,07
Характеристика зажигания ...... положительная.
Предельно допустимые электрические величины ТГИ2-260/12:
Наибольшее кратковременное напряжение накала, В ...... 6,6
Наименьшее кратковременное напряжение накала, В ...... < 6,0
Наибольшая амплитуда прямого напряжения на аноде, кВ ...... 12
Наибольший ток в цепи анода в импульсе, а ...... 260
Наибольшее значение среднего тока в цепи анода, мА ...... 400
Наибольшая частота повторения импульсов, Гц ...... 4500
Условия эксплуатации
1. Для зажигания тиратрона на сетку должен быть подан положительный прямоугольный импульс напряжения.
2. Для сеточной цепи рекомендуются следующие величины:
- сопротивление утечки сетки 3-20 ком;
- емкость разделительного конденсатора в цепи сетки 2000-20000 пФ.
