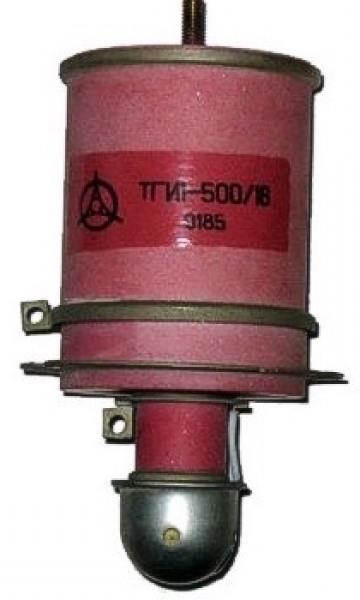

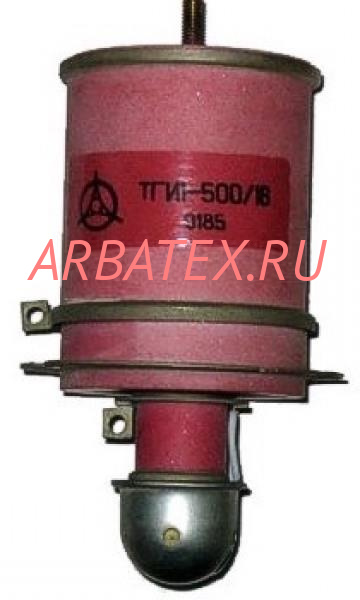

ТГИ1-500/16 тиратрон импульсный модуляторный

Описание ТГИ1-500/16

ТГИ1-500/16 тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГИ1-500/16:

ТГИ1-500/16

Импульсный модуляторный тиратрон ТГИ1-500/16 для работы в импульсных схемах.

Области применения: электрофизические установки, источники питания лазеров, медицинская аппаратура, радары.

Наполнение - водородное

Оформление - металлокерамическое

Масса - 700 г

Номинальные электрические характеристики ТГИ1-500/16:

Ток накала - 13-17 А

Ток анода (амплитуда импульса) - не более 500 А

Ток анода (среднее значение) - не более 0,5 А

Напряжение анода обратное - не более 16 кВ

Напряжение накала - 6,3 В

Периодическая нестабильность зажигания - не более 0,005 мкс

Напряжение накала - 6,3 В.

Падение напряжения между анодом и катодом в импульсе - не более 250 В.

Долговечность - не менее 500 ч.

Предельные эксплуатационные параметры:

Напряжение накала - 6,0-6,6 В.

Напряжение анода прямое - не более 16 кВ.

Данные импульсов в цепи анода:

   - ток анода (амплитудное значение) - 15-500 А

   - ток анода (среднее значение) - не более 0,5 А.

   - частота следования - не более 4000 имп/с.

   - длительность - 0,5-10 мкс.

   - крутизна нарастания фронта - не более 2000 А/мкс.

Параметры поджигающего импульса сетки:

   - амплитуда напряжения - не менее 1000 В.

   - амплитуда тока - не менее 2,5 А.

   - длительность импульса - 3-7 мкс.

   - крутизна фронта импульса - 1000-2500 мкс.
