Описание ТГИ1-35/3


ТГИ1-35/3 тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГИ1-35/3:


ТГИ1-35/3

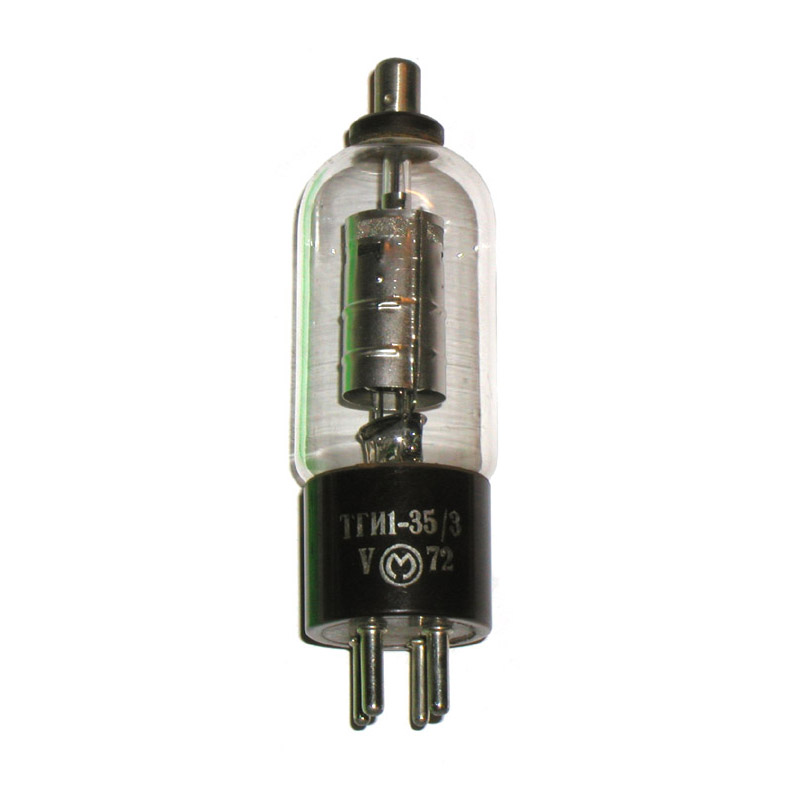

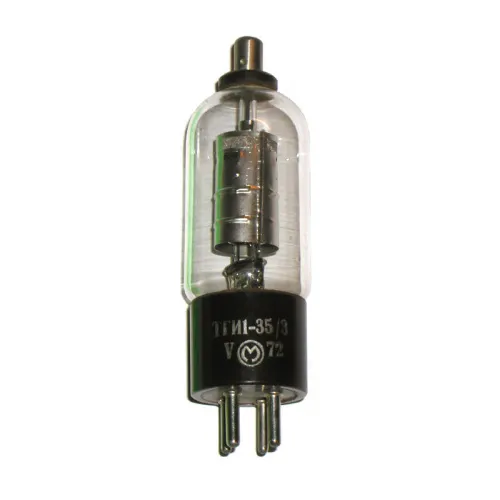

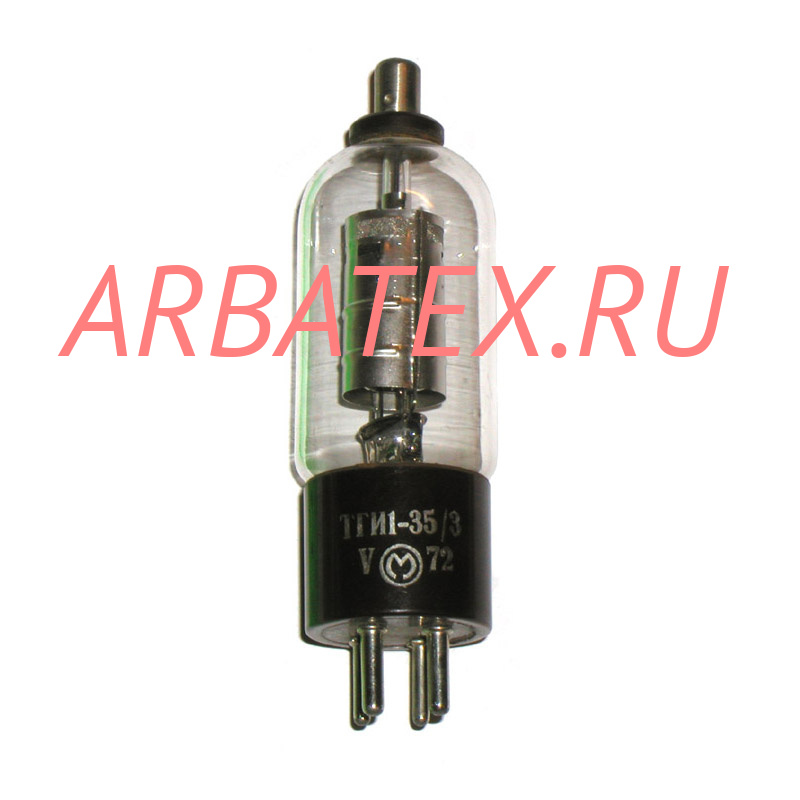

Импульсный модуляторный тиратрон ТГИ1-35/3 предназначен для коммутации в схемах линейных модуляторов.

Выпускается в стеклянном оформлении.

Цоколь специальный, 4-штырьковый.

Баллон наполнен водородом.

Катод оксидный, косвенного накала.

Время разогрева 3 мин.

Работает в любом положении.

Температура окружающей среды от -60 до +90°С.

Охлаждение естественное.

Срок службы - не менее 500 ч.

Вес - не более 80 г.


Номинальные электрические данные ТГИ1-35/3:

Напряжение накала ...... 6,3 В

Ток накала ...... 2,1—3,0 А

Ток в цепи анода в импульсе ...... 35 А

Среднее значение тока в цепи анода ...... 45 мА

Длительность импульса ...... 0,2—6 мкс

Разброс фронта импульса тока анода от импульса к импульсу ...... не более 0,04 мкс

Падение напряжения на тиратроне в импульсе ...... не более 140 В

Характеристика зажигания положительная.


Предельные эксплуатационные данные ТГИ1-35/3:

Напряжение накала - 5,8 - 6,8 В

Напряжение анода прямое и обратное - не более 3 кВ.

Время разогрева - 3 мин.

Максимальная температура баллона - 185 °С.

Данные импульсов тока в цепи анода:

   - максимальная амплитуда тока анода - 35 А.

   - максимальный средний ток анода - 0,045 А.

   - длительность импульса - 0,2 – 6 мкс.

Параметры поджигающего импульса сетки:

   - максимальная амплитуда напряжения - 150 В.

   - максимальная амплитуда тока - 60 мА.

   - длительность импульса - 1—6 мкс.

   - крутизна фронта импульса - не менее 300 мкс.

Данные сеточной цепи тиратрона:

   - сопротивление резистора в катодной цепи катодного повторителя - не более 12,5 кОм.

   - сопротивление резистора утечки - 30 - 100 кОм.

   - емкость разделительного конденсатора - не менее 2000 пФ.


Условия эксплуатации:

1. Для зажигания тиратрона на сетку должен быть подан положительный прямоугольный импульс напряжения.

2. Для сеточной цепи рекомендуются следующие величины: - сопротивление в цепи катода катодного повторителя не более 12,5 ком; - сопротивление утечки сетки от 30 до 100 ком; - емкость разделительного конденсатора в цепи сетки не менее 2000 пФ.

3. Величины сопротивления утечки сетки и емкости разделительного конденсатора подбираются таким образом, чтобы постоянная времени цепи не превышала одну треть периода повторения импульсов.
