ТГ3-0.1/1.3 тиратрон. предназначен для работы в выпрямительных и релейных устройствах, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики


Тиратрон ТГ3-0.1/1.3 предназначен для работы в выпрямительных и релейных устройствах.
Выпускается в стеклянном оформлении.
Баллон наполнен ксеноном.

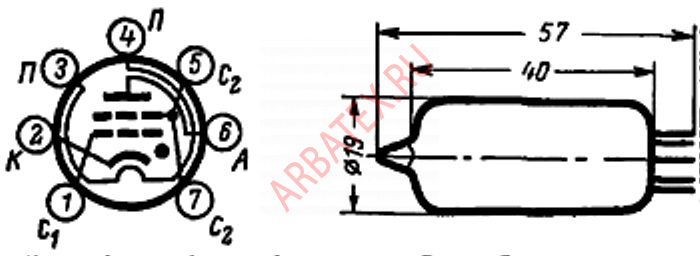

Выводы электродов РШ4.
Масса не более 15 г.

Номинальные технические характеристики ТГ3-0.1/1.3:
Ток накала - не более 660 мА
Ток анода - не более 0,1 А
Напряжение зажигания - не более 30 В
Напряжение 1-й сетки запирающее отрицательное - не более 7 В
Напряжение анода обратное - не более 1,3 кВ
Падение напряжения между анодом и катодом - не более 11 В
Долговечность - не менее 1000 ч.

Предельно допустимые электрические параметры:
Напряжение накала - 5,7-6,9 В
Напряжение анода прямое -  650 В
Напряжение анода обратное - 1,3 кВ
Напряжение 1-й и 2-й сеткок отрицательное - 100 В
Ток анода (амплитудное значение) - 0,5 А
Ток анода (среднее значение) - 0,1 А
Сопротивление в цепи сетки - 0,1-10 МОм
Интервал рабочих температур окружающей среды - от -60 до +70 С.
