Описание ТГ1-0.02/0.5

ТГ1-0.02/0.5 тиратрон с ксеноновым наполнением, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГ1-0.02/0.5:

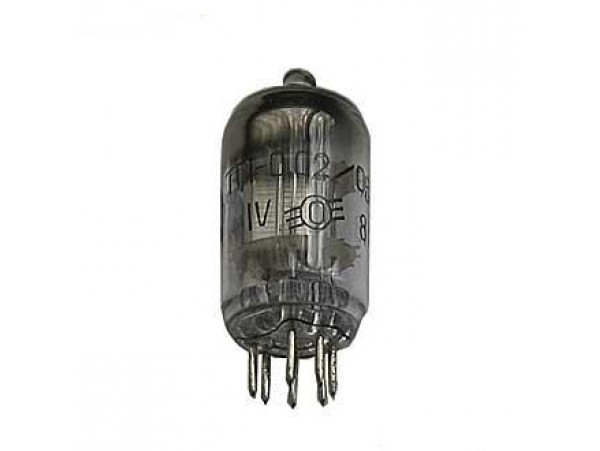

Тиратрон ТГ1-0.02/0.5
Предназначен для работы в преобразовательных и релейных устройствах.
Выпускается в стеклянном миниатюрном оформлении.

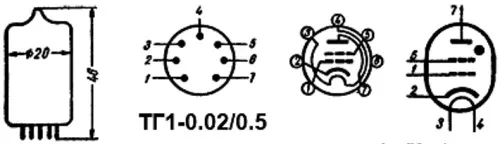

Цоколь 7-штырьковый.
Баллон наполнен ксеноном.
Катод оксидный, косвенного накала.
Время разогрева 10 сек.
Работает в любом положении.
Температура окружающей среды от -60 до +90° С.
Охлаждение естественное.
Срок службы - не менее 500 ч.

Основные технические характеристики ТГ1-0.02/0.5:
• Напряжение накала ...... 6,3 В
• Ток накала ...... 165 ±20 мА
• Напряжение возникновения разряда ...... не более 30 В
• Среднее значение тока в цепи анода ...... 20 мА
• Падение напряжения ...... не более 16 В
• Напряжение первой сетки запирающее (при uа = 360 В)
   - при rС1=0,1 МОм ...... не более –6 В
   - при rС1=10 МОм ...... не более –8 В
• Напряжение поддержания разряда ...... не более 16 В

Предельно допустимые электрические величины ТГ1-0.02/0.5:
Напряжение накала - 5,7–6,9 В
Напряжение анода прямое и обратное - 500 В
Напряжение первой и второй сеток  -100 В
Напряжение между катодом и подогревателем при отрицательном потенциале подогревателя  50 В
Наибольший ток утечки между катодом и подогревателем при постоянном напряжении между катодом и подогревателем 80 В - 20 мкА
.Наибольший ток в цепи анода в импульсе - 120 мА
.Наибольшее значение среднего тока в цепи анода - 20 мА.
.Сопротивление резистора в цепи первой сетки - 0,001–10 МОм.
