Описание СМН 5-70
СМН 5-70 лампа накаливания сверхминиатюрная искусственный источник света, в котором свет испускает тело накала, нагреваемое электрическим током до высокой температуры. В качестве тела накала чаще всего используется спираль из тугоплавкого металла (чаще всего — вольфрама) либо угольная нить. Чтобы исключить окисление тела накала при контакте с воздухом, его помещают в вакуумированную колбу, либо колбу, заполненную инертными газами или парами. По конструкции лампа накаливания сверхминиатюрная состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики СМН 5-70:

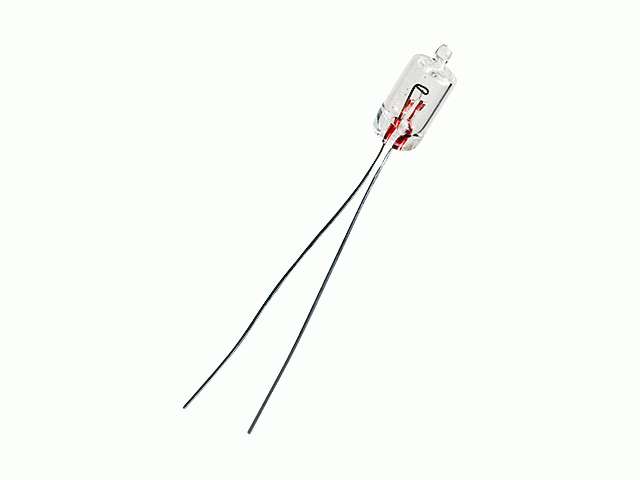

СМН 5-70
Лампа сверхминиатюрная СМН 5-70 используется в радио- и электронной технике, авиации, ракетной технике, медицине, в различных приборах и устройствах в качестве индикаторных, канальных и осветительных элементов, к габаритам которых предъявляют требование быть соразмерными с малыми габаритами этих приборов и устройств.
Номинальное напряжение - 5 В
Номинальная сила электрического тока - 70 мА
Световой поток: 1,1 лм
Средняя продолжительность горения: не менее 6500 ч

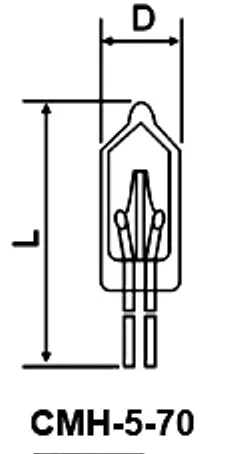

Диаметр: 3,2 мм
Длина: 113 мм
Масса: 0,1 г
Тип цоколя: гибкие выводы
Технические условия: ТУ 16-545.335-80
Структура условного обозначения:
СМН 5-70
СМН - сверхминиатюрная;
СМНЖ - сверхминиатюрная в желтой колбе;
СМНЗ - сверхминиатюрная в зеленой колбе;
СМНК - сверхминиатюрная в красной колбе;
СМНС - сверхминиатюрная в синей колбе;
5 - номинальное напряжение, В: 1,2; 1,25; 1,5; 2,5; 3,0; 5,0;
6,0; 6,3; 8,0; 9,0; 10,0; 12,0;
70 - номинальная сила электрического тока, мА: 5,0; 6,5; 12;
20; 40; 50; 55; 60; 70; 75; 80; 100; 130; 150.
