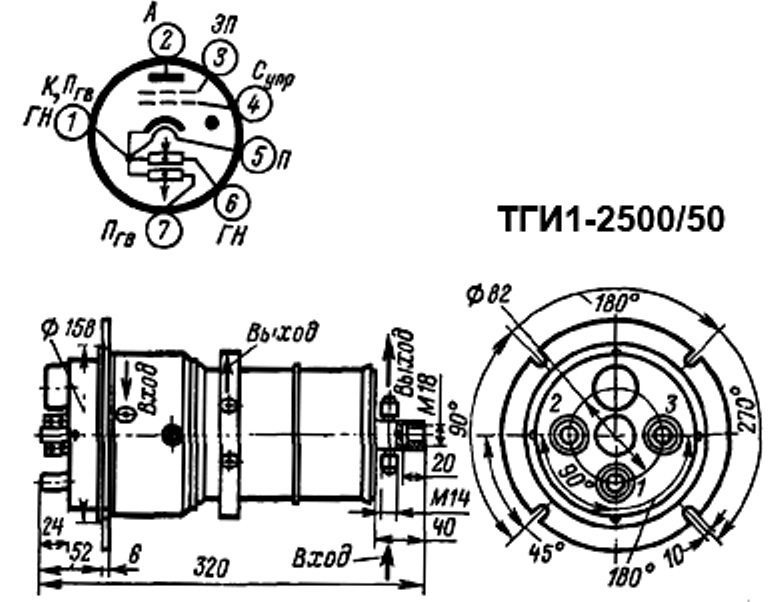

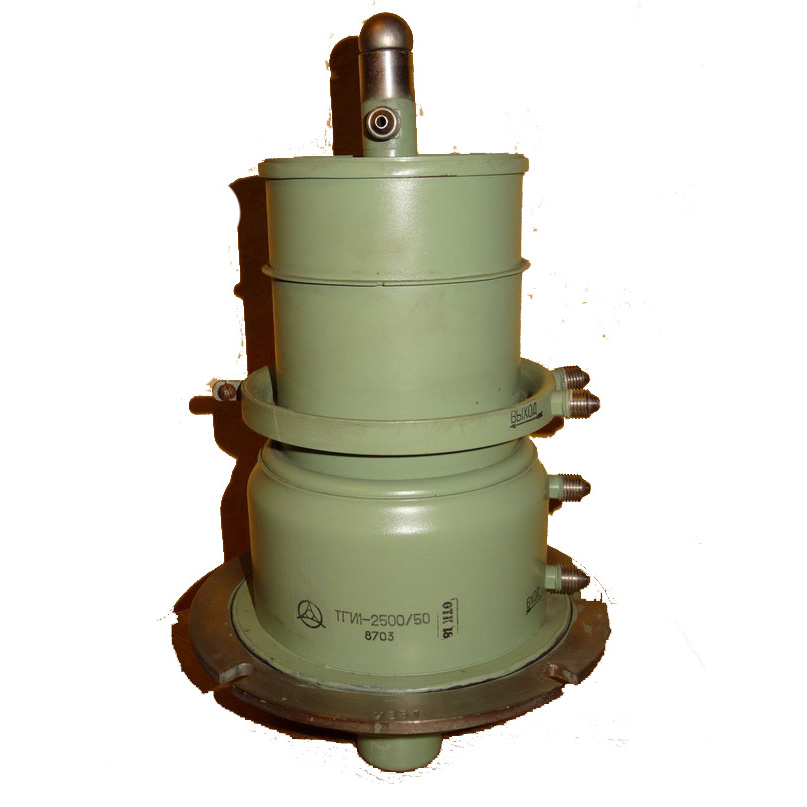

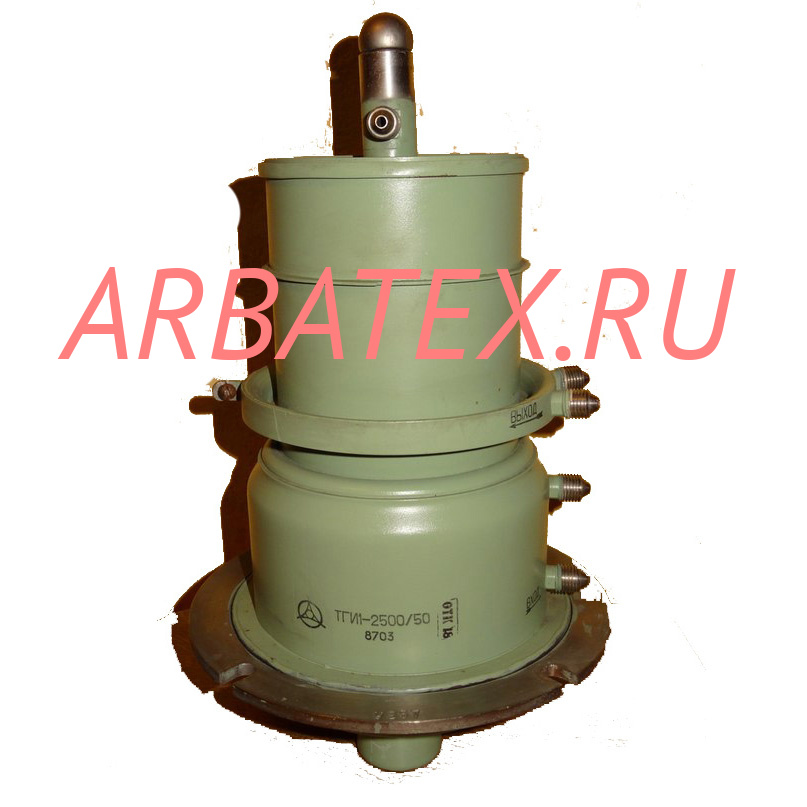

ТГИ1-2500/50
Импульсный модуляторный тиратрон. ТГИ1-2500/50 предназначен для использования в качестве коммутирующего прибора в линейном модуляторе.
Катод – оксидный, косвенного накала.
Наполнение – водородное.
Охлаждение – жидкостное.
Оформление – металлокерамическое.
Номинальные электрические характеристики ТГИ1-2500/50:
Ток накала генератора водорода - 2,6 А.
Ток анода (амплитуда импульса) - 2500 А.
Ток анода (среднее значение) - 4 А.
Периодическая нестабильность зажигания - не более 0,005 мкс
Падение напряжения между анодом и катодом - не более 250 В
Долговечность - не менее 2000 ч
Предельные эксплуатационные параметры :
Напряжение накала - 6,0-6,6 В
Напряжение анода прямое -10-50 кВ
Напряжение анода обратное -не более 40 кВ
Данные импульсов в цепи анода:
- ток анода (амплитудное значение) - не более 2500 А
- ток анода (среднее значение) - не более 4 А
- частота следования - не более 400 имп/с
- длительность - не более 30 мкс
- крутизна нарастания фронта - не более 7000 А/мкс
Параметры поджигающего импульса сетки:
- амплитуда напряжения ...... не менее 1200 В
- тока в цепи сетки - не менее 12 А
- длительность импульса - 3-10 мкс
- крутизна нарастания фронта - 2500-5000 мкс
