ГМИ-89 импульсный триод

Описание ГМИ-89

ГМИ-89 импульсный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГМИ-89:

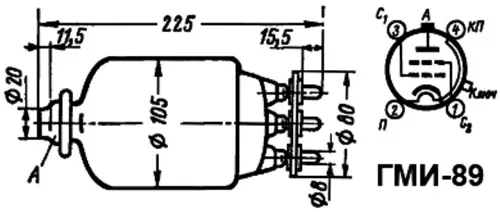

ГМИ-89

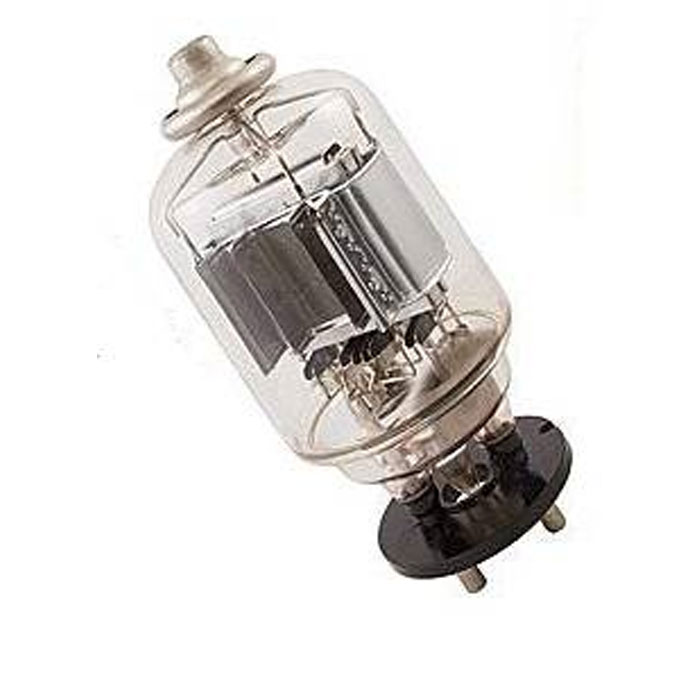

Импульсный модуляторный тетрод ГМИ-89 для усиления высокочастотных колебаний в импульсных модуляторах.

Оформление - стеклянное, с цоколем.

Охлаждение - естественное или воздушное принудительное.

Масса - 550 г.

Основные технические параметры ГМИ-89:
Ток накала	3,5 ±0,5 А
Ток анода в импульсе	не менее 20 А
Ток анода	не менее 20 мА
Ток 2-й сетки	не более 0,5 мА
Ток 1-й сетки	не более 0,1 мА
Напряжение запирания отрицательное (при iа=0,5 мА)	не более 550 В
Сопротивление анодной нагрузки	1000 Ом
Накопительная емкость в анодной цепи	0,2 мкФ
Междуэлектродные емкости, пФ:
- входная	не более 80
- выходная	не более 20
- проходная	не более 6
Долговечность	не менее 300 ч

Предельные эксплуатационные данные:
Напряжение накала	22,5 - 27,5 В
Напряжение анода	26 кВ
Мощность, рассеиваемая анодом	100 Вт
Мощность, рассеиваемая 2-й сеткой	12 Вт
Мощность, рассеиваемая 1-й сеткой	5 Вт
Длительность импульса	2 мкс
Интервал рабочих температур окружающей среды	от -60 до +70 С
