Описание 1Ц7С
1Ц7С высоковольтный кенотрон с оксидным катодом прямого накала, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики 1Ц7С:
1Ц7С

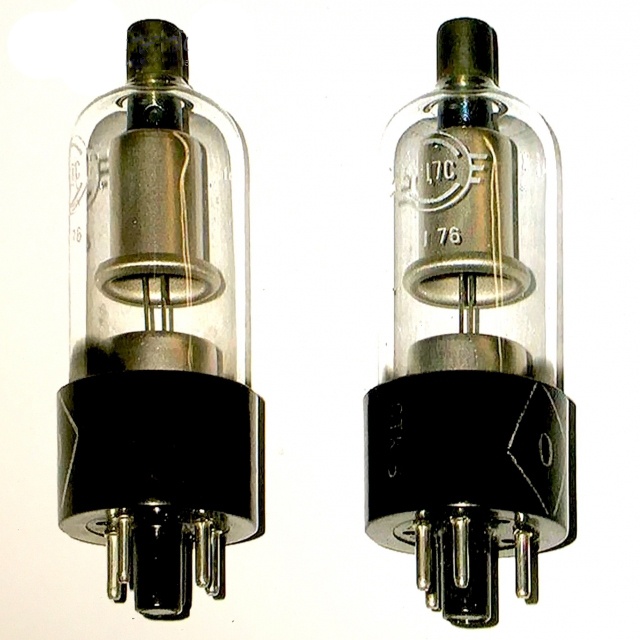

Высоковольтный кенотрон 1Ц7С с оксидным катодом прямого накала.
Предназначен для выпрямления импульсов обратного хода строчной развертки телевизионных приемников и в аппаратуре специального назначения.
Долговечность не менее 750 ч.
Масса не более 38 г.
Основные технические характеристики на 1Ц7С:
Напряжение накала номинальное - 1,25 В.
Напряжение накала наибольшее -1,4 В.
Напряжение накала наименьшее - 1,1 В.
Ток накала - 200 ± 20 мА.
Напряжение анода номинальное (постоянное) - 100 В.
Ток анода номинальный - 4 мА.
Ток анода предельный (амплитудное значение) - 17 мА.
Напряжение анода обратное предельное (амплитудное значение) - 30 кВ.
Выпрямленный ток предельный (среднее значение) - 2 мА.
Частота выпрямленного напряжения предельная - 300 кГц.
Емкость анод - катод - 1,35 ± 0,45 пФ.

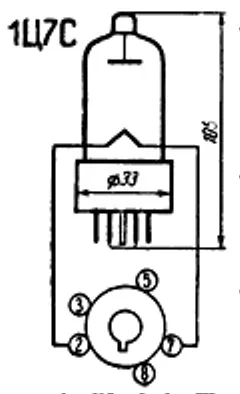

Оформление - стеклянное с октальным цоколем
Масса - 40 г.
