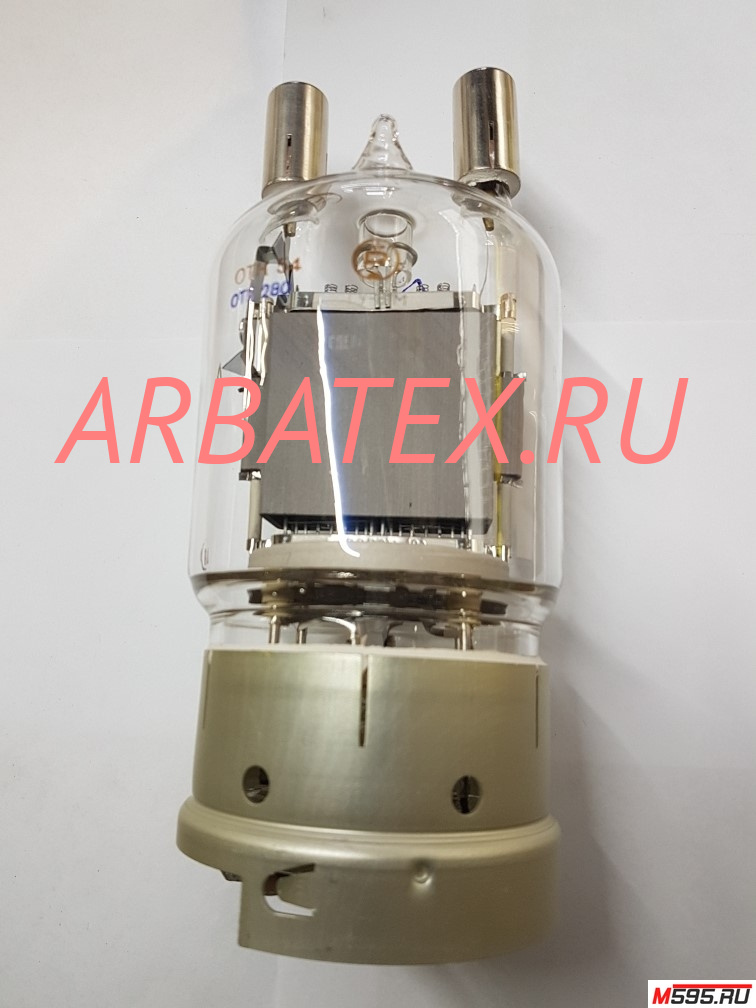

Описание ГУ-81М

ГУ-81М генераторный пентод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный пентод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.


Параметры и характеристики ГУ-81М:


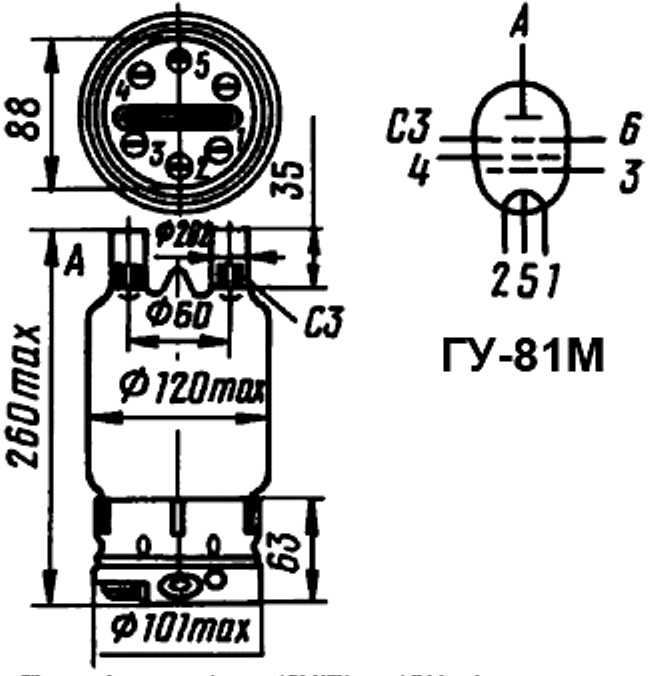

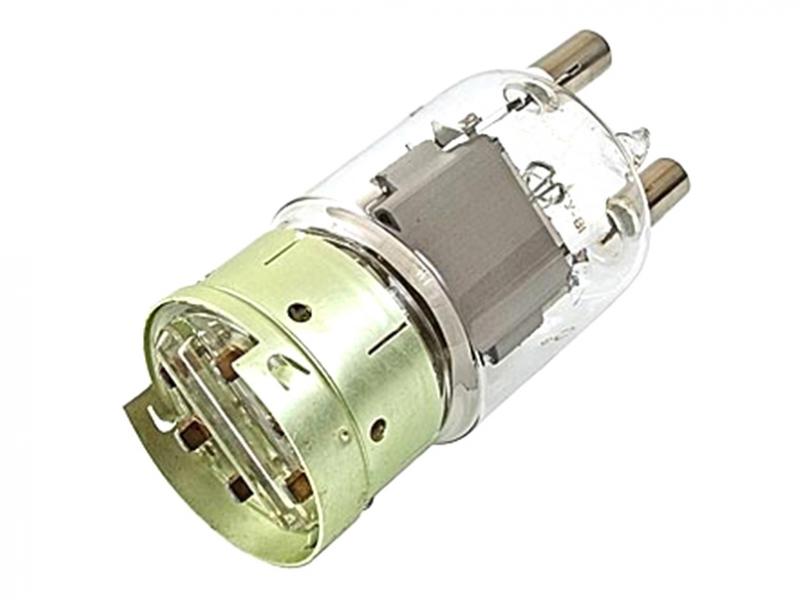

ГУ-81М

Генераторный пентод ГУ-81М для работы в качестве усилителя высокочастотных колебаний на частотах до 50 МГц.

Катод - вольфрамовый торированный карбидированный прямого накала.

Оформление - стеклянное с цоколем.

Рабочее положение - вертикальное, баллоном вверх.

Охлаждение - естественное.

Технические условия: СШ3.310.027ТУ.



Основные технические параметры ГУ-81М:
при uн=12,6 В, uа=2 кВ, uc2=0,6 кВ, iа=200 мА
Ток накала

не более 10,5 А

Ток 1-й сетки обратный (при uн=13,6 В, uа=3 кВ)

не более 50 мкА

Проницаемость 1-й сетки относительно 2-й сетки (при uс2=0,5 и 0,6 кВ)

31,5 ± 4,5 %

Крутизна характеристики (при изменении uс на 10 В)

5,5 ± 1 мА/В

Колебательная мощность:

   - на частоте 50 МГц при uс1=200 В, iа=600 мА, iс2=200 мА

не менее 400 Вт

   - на частоте 12 МГц при uа=1,5 кВ, iа=500 мА

не менее 750 Вт

Междуэлектродные емкости, пФ:

   - сетки - катод

28,5 ± 3,5

   - анод - катод

23,5 ± 2,5

   - 1-я сетка - анод

не более 0,1

   - 1-я сетка - 3-я сетка

4,0 ± 1,5

Долговечность

не менее 1000 ч


Предельные эксплуатационные характеристики ГУ-81М:
Напряжение накала

11,8 - 13,5 В

Напряжение анода

   - на частоте 6 МГц

3 кВ

   - на частоте 24 МГц

2,5 кВ

   - на частоте 50 МГц

1,5 кВ

Напряжение анода при анодной модуляции, пиковое значение

5 кВ

Напряжение 2-й сетки

0,6 кВ

Напряжение 2-й сетки в импульсе

1,2 кВ

Мощность, длительно рассеиваемая анодом

450 Вт

Мощность, рассеиваемая анодом в течение 3 мин

600 Вт

Мощность, рассеиваемая 2-й сеткой

120 Вт

Мощность, рассеиваемая 1-й сеткой

10 Вт

Температура баллона

350 С

Интервал рабочих температур окружающей среды

от -60 до +70 С
