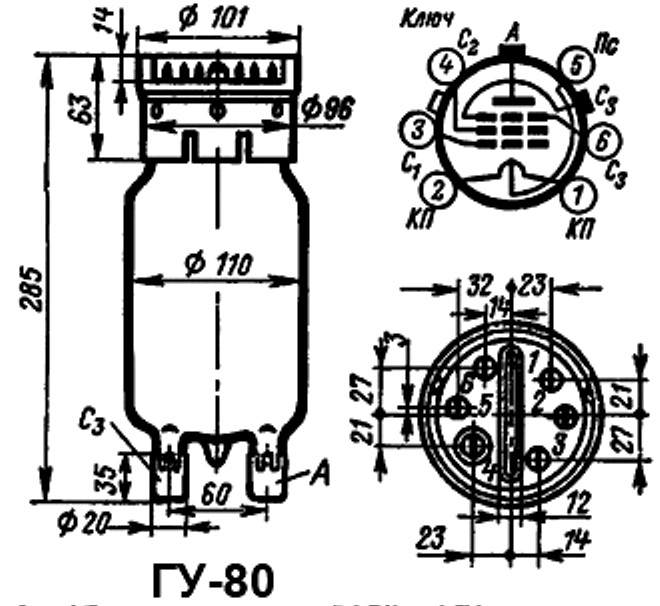

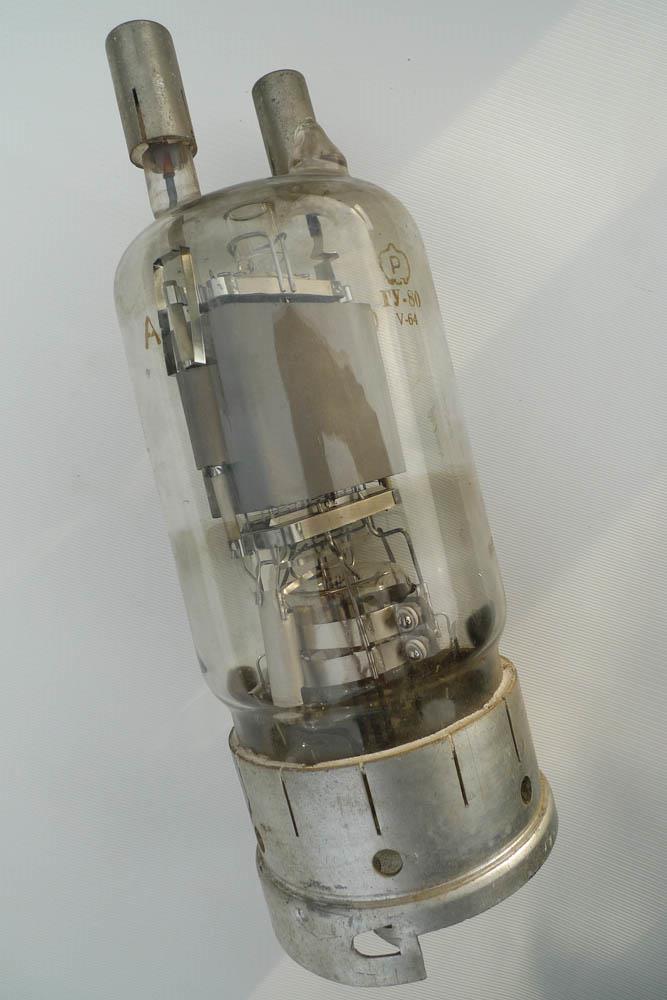

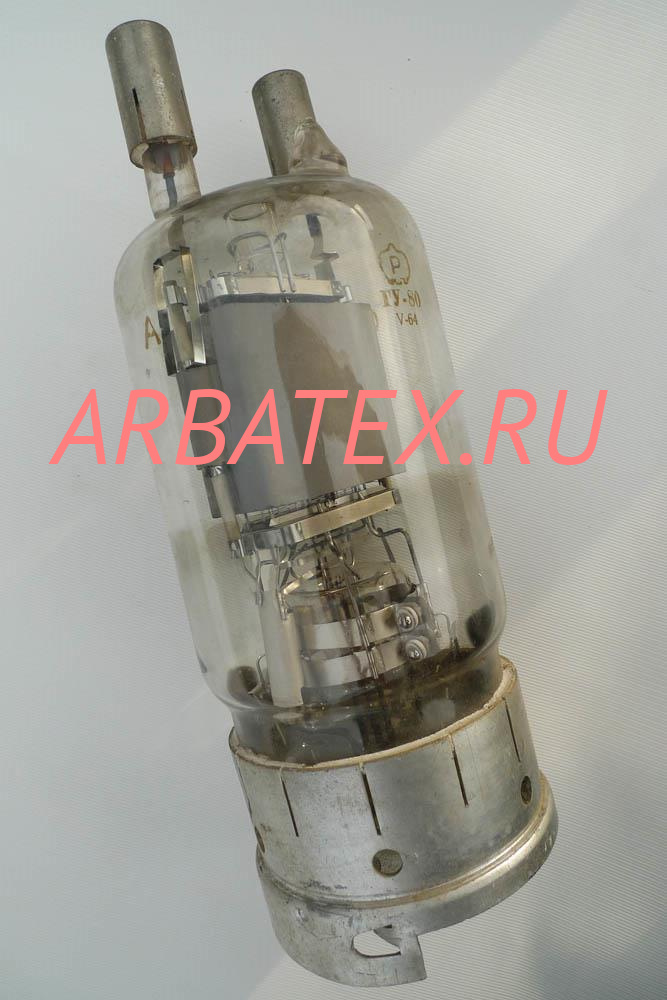

ГУ-80
Генераторный пентод ГУ-80 для усиления высокочастотных колебаний на частотах до 50 МГц.
Оформление - стеклянное с цоколем.
Рабочее положение - вертикальное.
Охлаждение - естественное.
Масса: 1 кг.
| Основные технические параметры ГУ-80: | |
|---|---|
| при uн=12,6 В, uа=3 кВ, uc2=0,6 кВ, iа=200 мА | |
| Ток накала |
не более 10,5 А |
| Ток анода |
не менее 200 мА |
| Ток 1-й сетки обратный (при uн=13,6 В) |
не более 50 мкА |
| Крутизна характеристики (при изменении uс1 на 10 В) |
5,5 ± 1 мА/В |
| Проницаемость 1-й сетки относительно 2-й сетки (при uс2=0,5 и 0,6 кВ) |
31,5 ± 4,5 % |
| Колебательная мощность |
не менее 75 Вт |
| Междуэлектродные емкости, пФ: |
|
| - сетки - катод |
23,5 ± 1,5 |
| - анод - катод |
22,5 ± 2,5 |
| - сетка - анод |
не более 0,11 |
| - 1-я сетка - 3-я сетка |
4,5 ± 1 |
| Долговечность |
не менее 1000 ч |
| Предельные эксплуатационные характеристики: | |
|---|---|
| Напряжение накала |
11,8 - 13,4 В |
| Напряжение анода |
|
| - на частоте 6 МГц |
3 кВ |
| - на частоте 24 МГц |
2,5 кВ |
| - на частоте 50 МГц |
1,5 кВ |
| Напряжение 2-й сетки |
0,6 кВ |
| Напряжение 2-й сетки пиковое |
1,2 кВ |
| Мощность, длительно рассеиваемая анодом |
450 Вт |
| Мощность, рассеиваемая анодом в течение 3 мин |
600 Вт |
| Мощность, рассеиваемая 2-й сеткой |
120 Вт |
| Мощность, рассеиваемая 1-й сеткой |
10 Вт |
| Температура баллона |
350 С |
| Интервал рабочих температур окружающей среды |
от -60 до +70 С |
