ГУ-73П

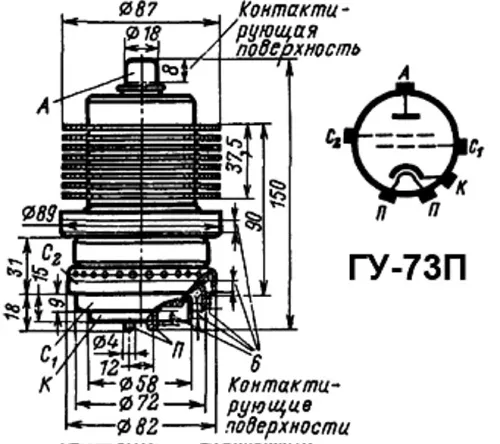

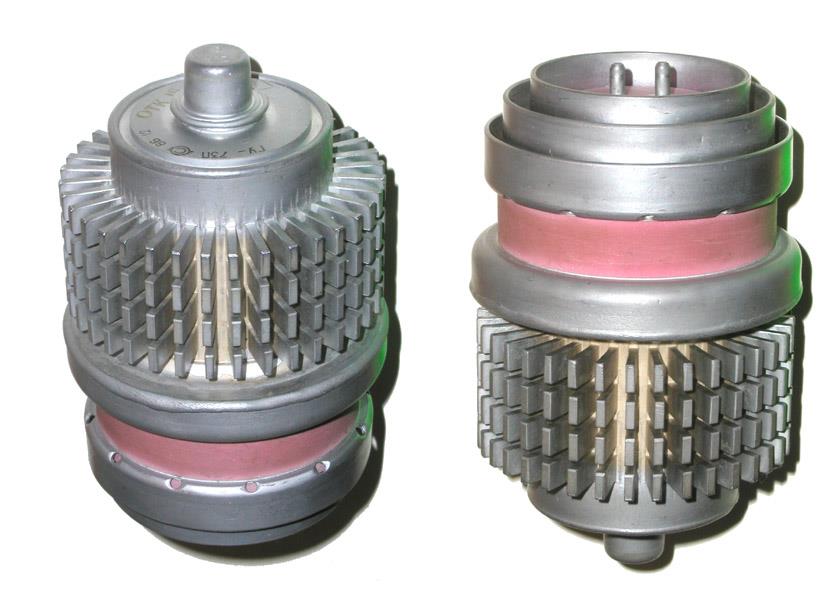

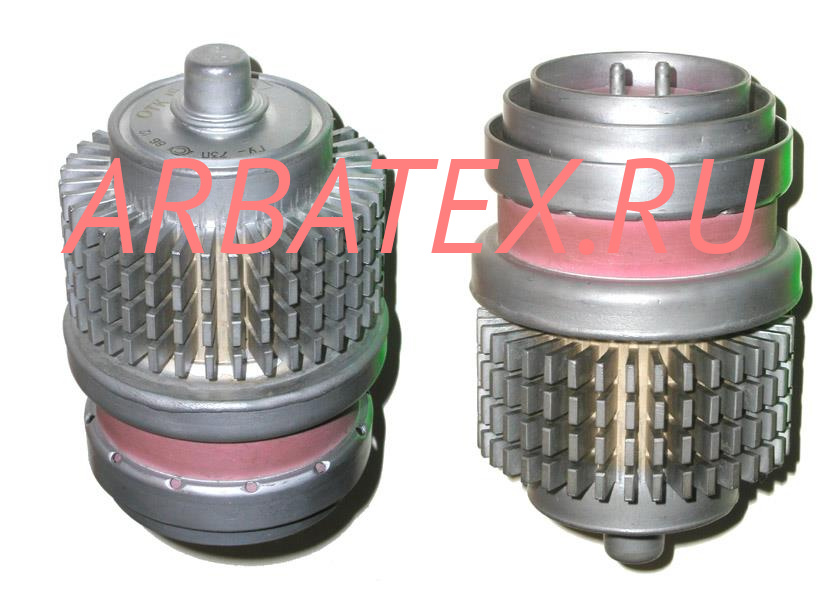

Генераторный тетрод ГУ-73П для усиления однополосного сигнала на частотах до 250 МГц.
Оформление - металлокерамическое, с кольцевыми выводами электродов.
Охлаждение - испарительное.
Масса: не более 3 кг.
Технические условия: СБ3.314.111 ТУ1.
Основные технические параметры ГУ-73П: | |
---|---|
при uн=26 В, uа=1,7 кВ, uc2=250 В, iа=1,5 А | |
Ток накала |
4,85 ± 0,25 А |
Ток 2-й сетки |
не более 80 мА |
Напряжение смещения 1-й сетки отрицательное |
28 ± 10 В |
Напряжение запирания отрицательное (при uа=4 В, iа=20 мА) |
не более 120 В |
Крутизна характеристики |
92,5 ± 27,5 мА/В |
Коэффициент усиления 1-й сетки относительно 2-й сетки |
5 ± 2 |
Время готовности |
не более 3,5 мин |
Колебательная мощность в режиме класса АВ1 |
не менее 2,5 кВт |
Междуэлектродные емкости, пФ: |
|
- входная |
155 ± 15 |
- выходная |
22,5 ± 3,5 |
- проходная |
не более 0,2 |
Долговечность |
не менее 1000 ч |
Предельные эксплуатационные характеристики ГУ-73П: | |
---|---|
Напряжение накала |
24,7 - 27,3 В |
Напряжение анода постоянное |
3,2 кВ |
Напряжение анода (мгновенное значение) |
5,5 кВ |
Напряжение 2-й сетки |
300 В |
Напряжение 1-й сетки отрицательное |
150 В |
Мощность, рассеиваемая анодом |
2,5 кВт |
Мощность, рассеиваемая 2-й сеткой |
35 Вт |
Мощность, рассеиваемая 1-й сеткой |
5 Вт |
Ток катода (постоянная составляющая) |
2,2 А |
Рабочая частота |
250 МГц |
Температура баллона и спаев |
200 С |
Интервал рабочих температур окружающей среды |
от -60 до +50 С |
