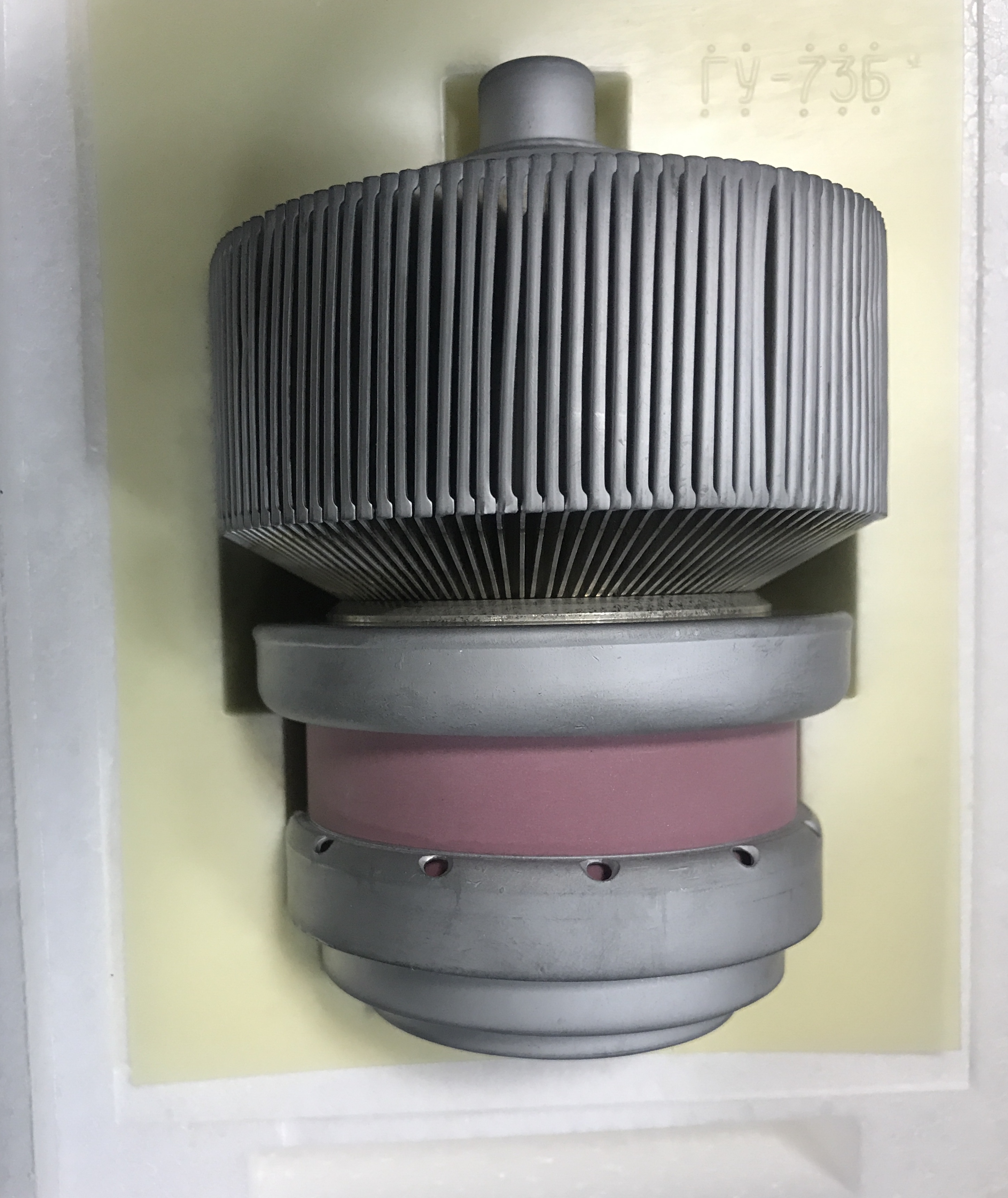

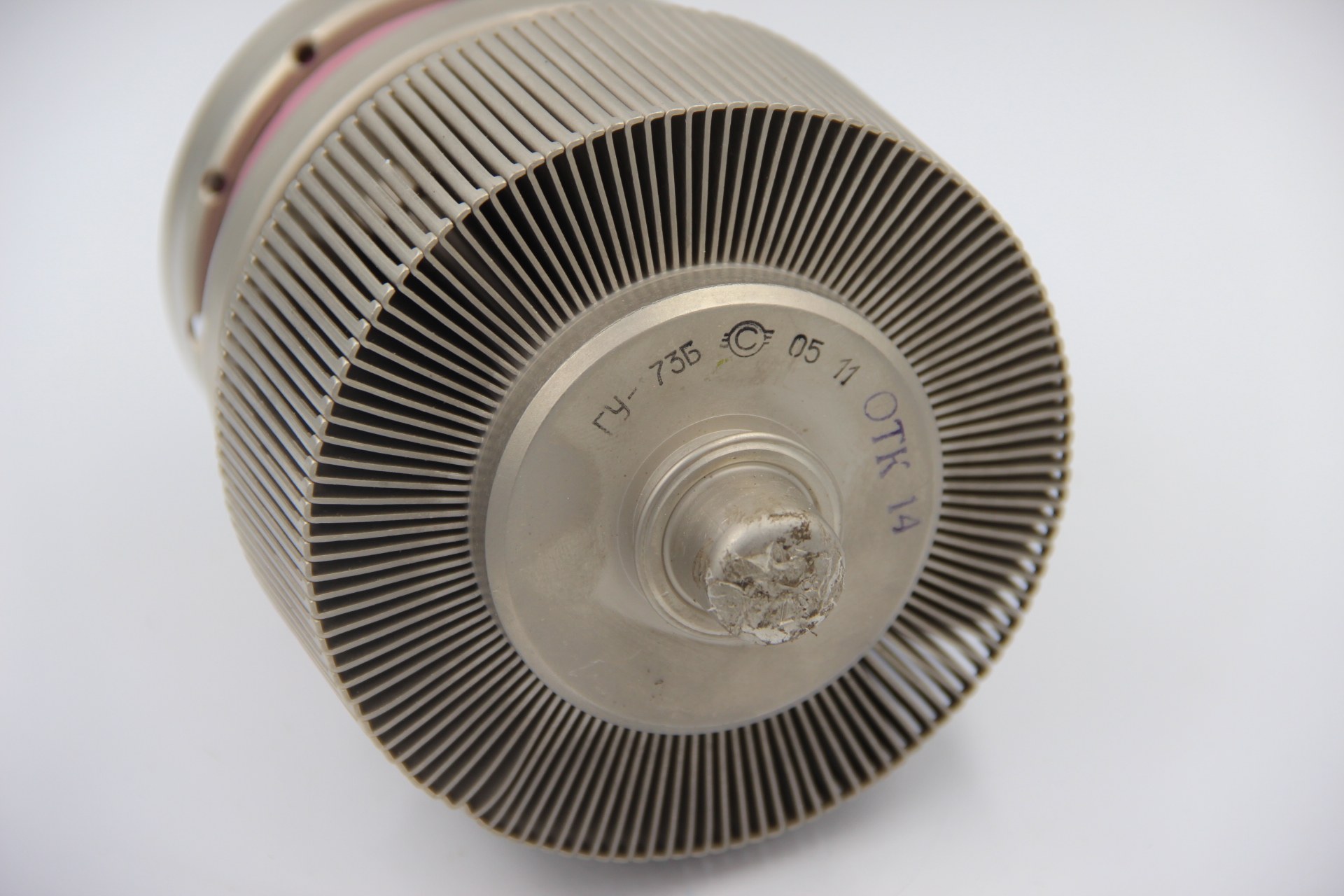

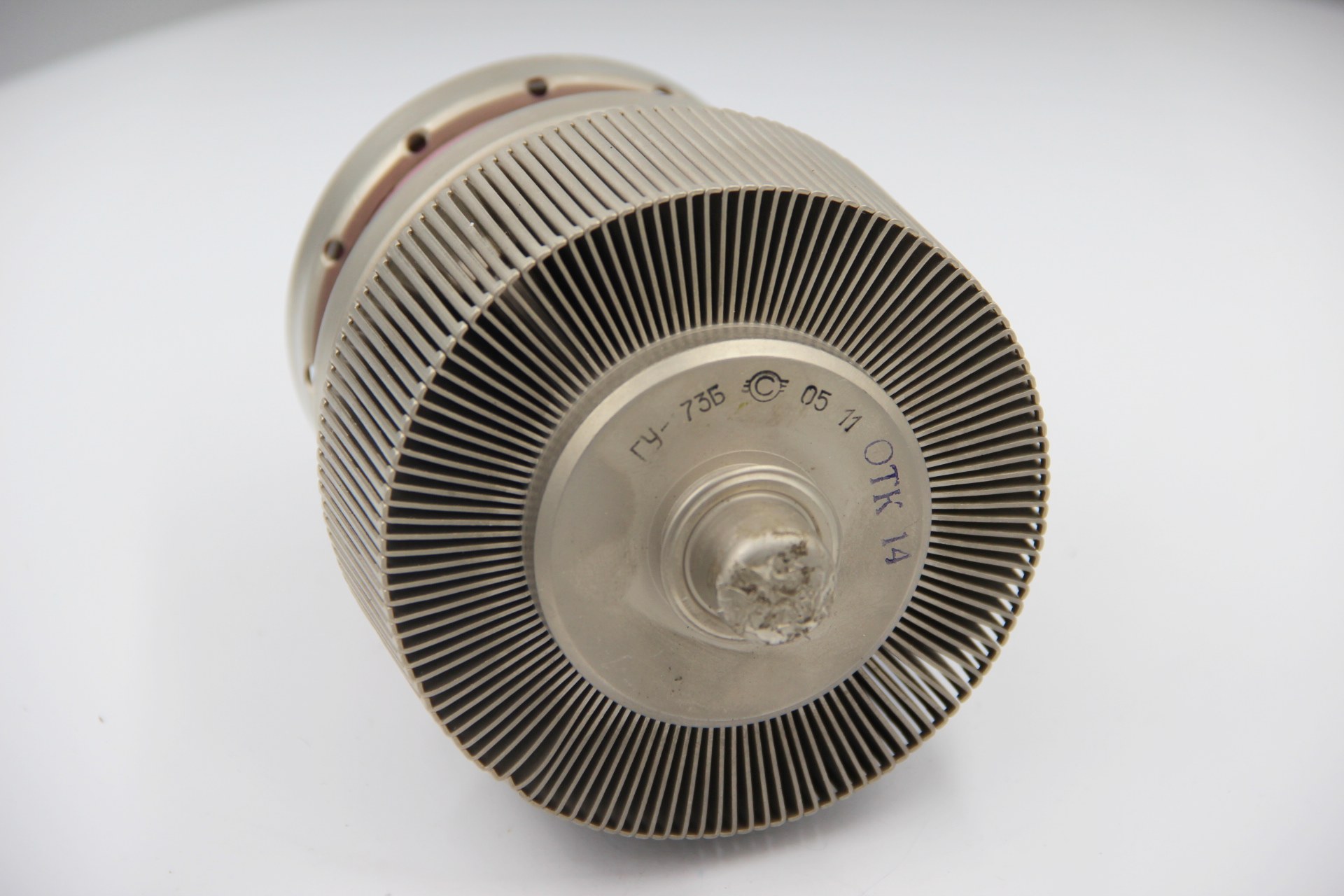

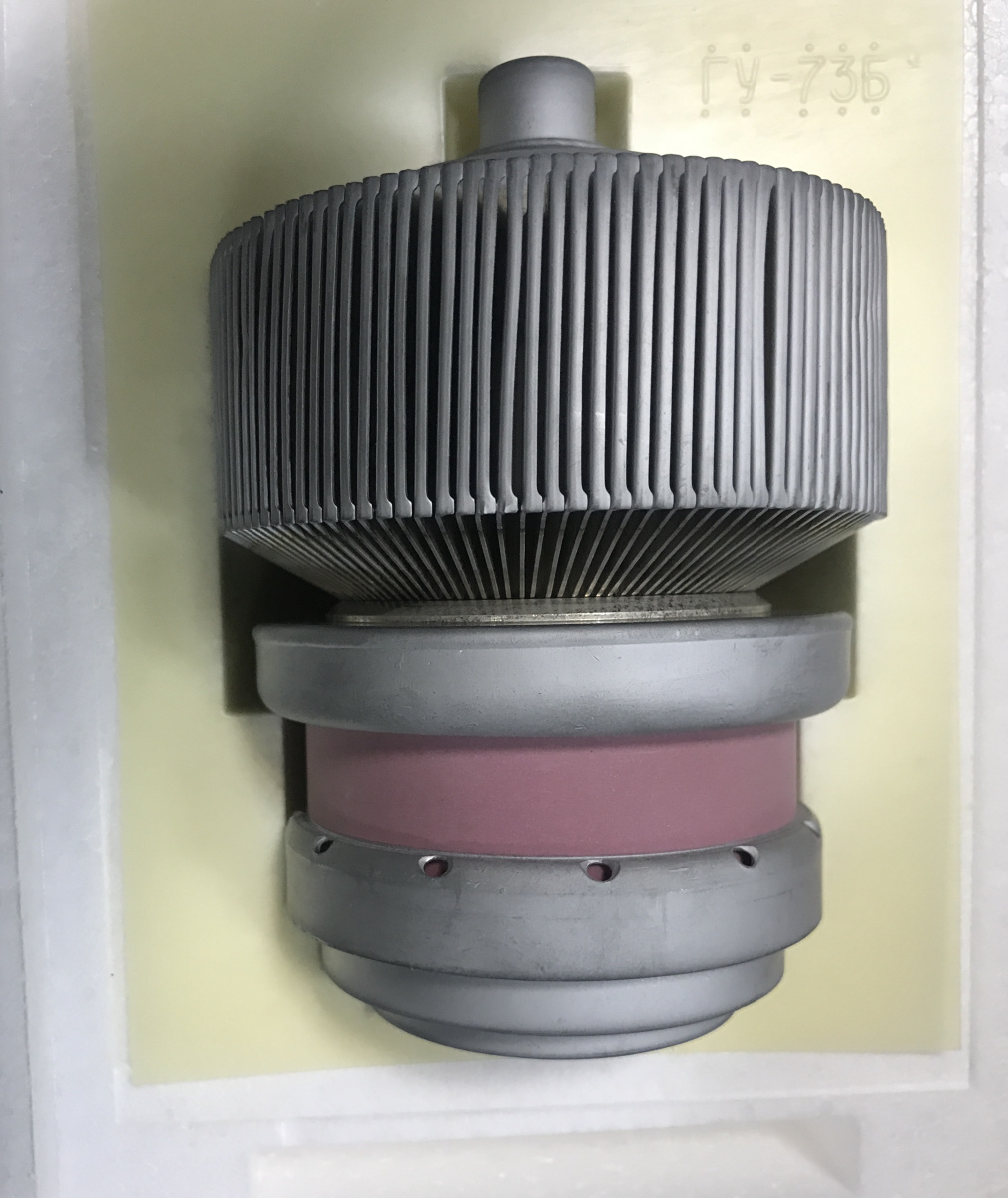

ГУ-73Б тетрод генераторный

ГУ-73Б тетрод генераторный

Характеристики

4CE130FC7

Описание

Описание ГУ-73Б

ГУ-73Б тетрод генераторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тетрод генераторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-73Б:


ГУ-73Б

Генераторный тетрод ГУ-73Б для усиления однополосного сигнала на частотах до 250 МГц.

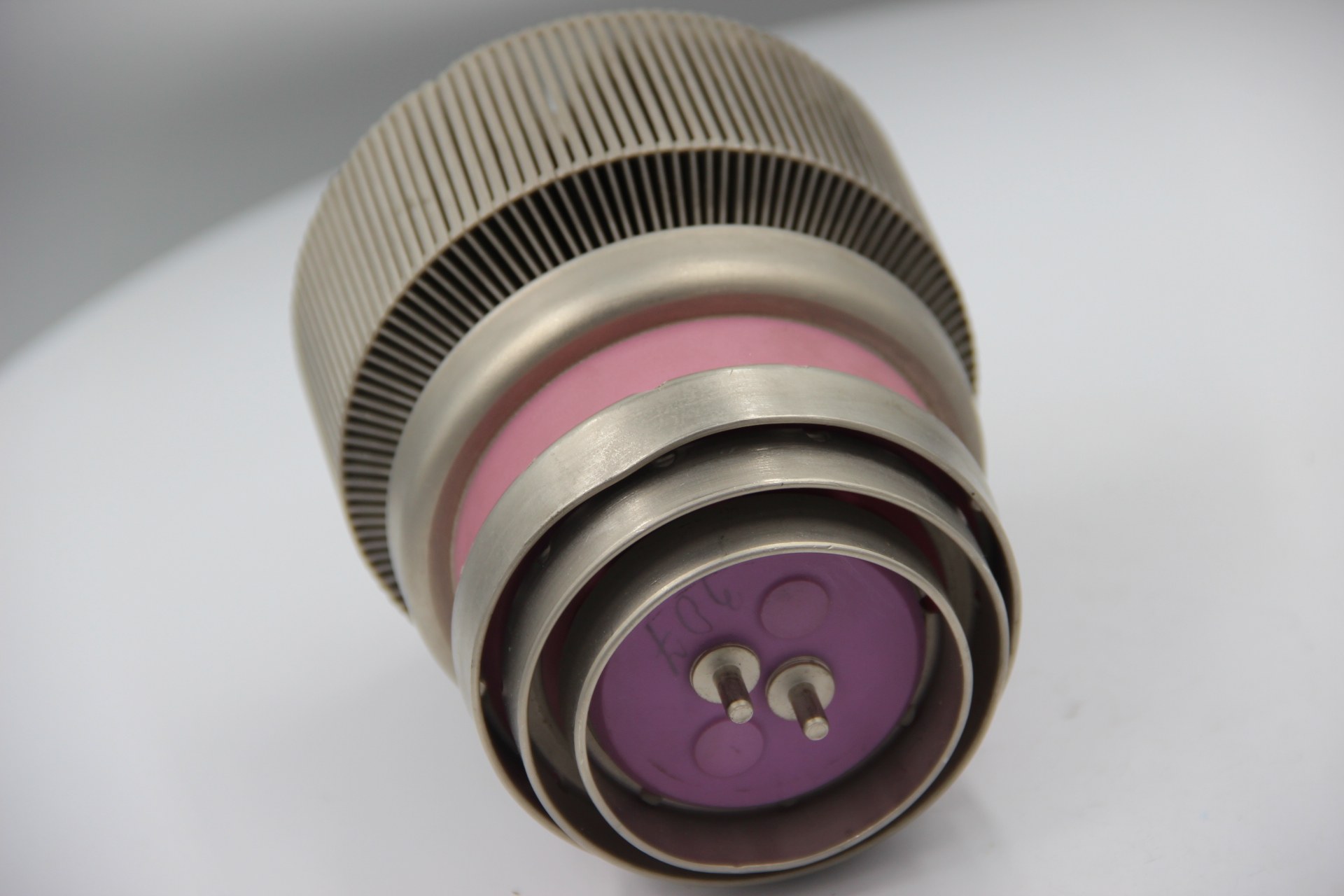

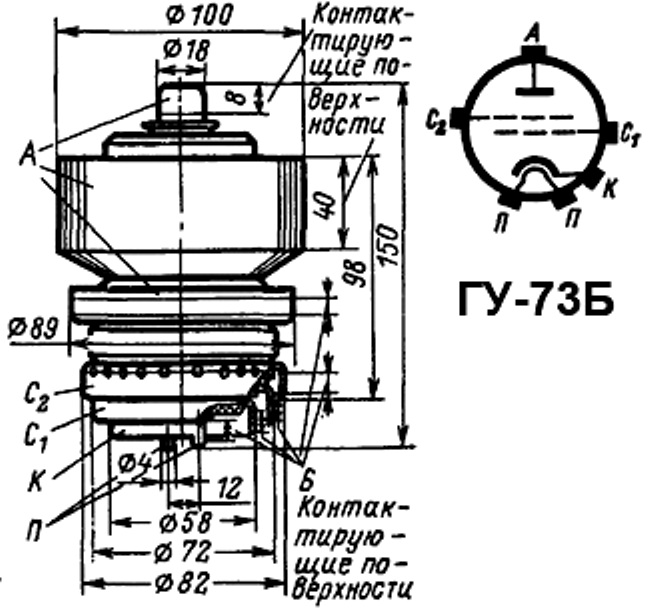

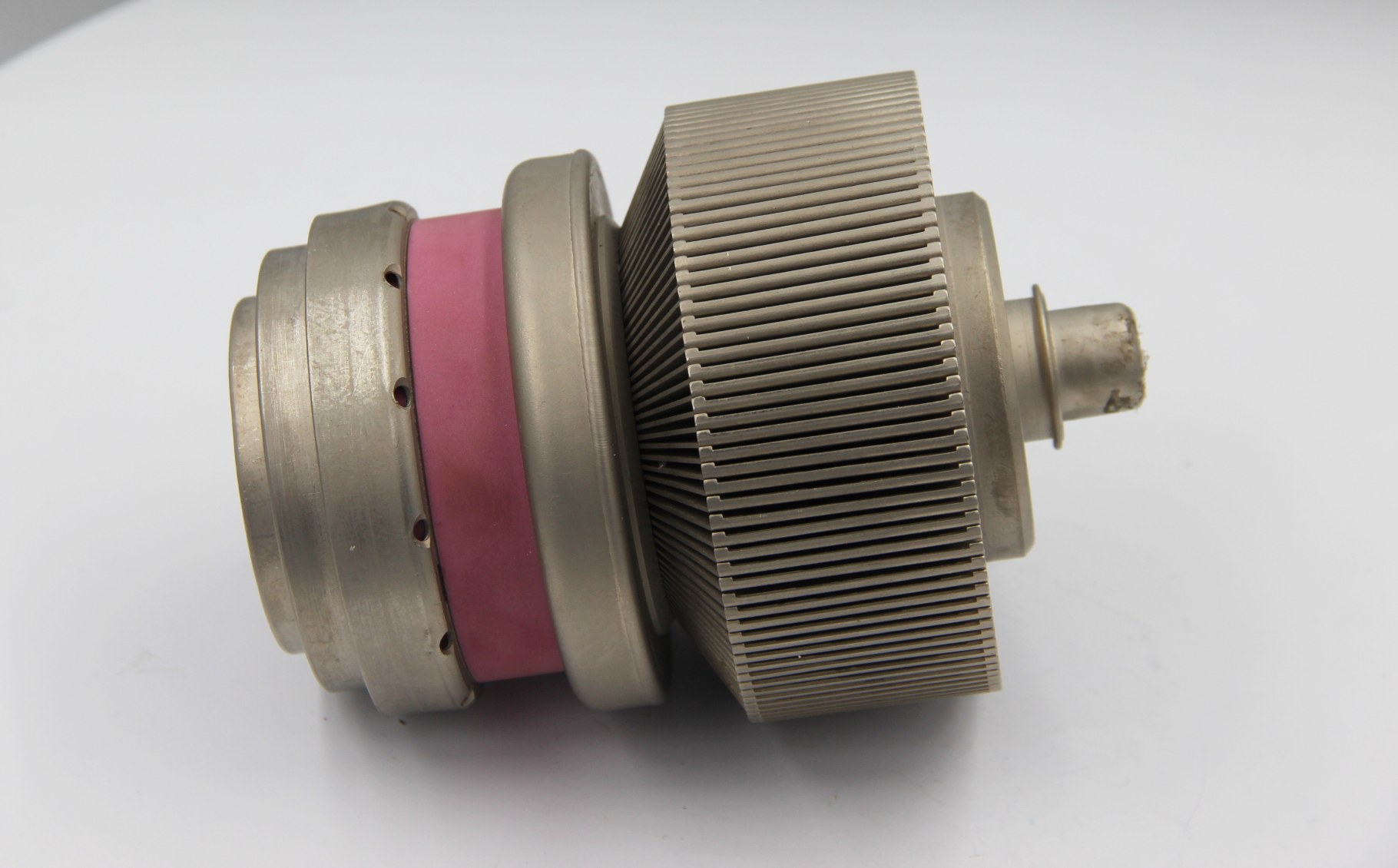

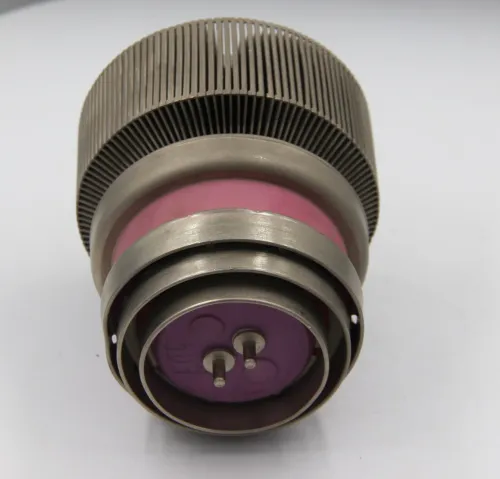

Оформление - металлокерамическое, с кольцевыми выводами электродов.

Охлаждение - принудительное воздушное 150 м3/ч.

Масса: не более 2,5 кг.

Технические условия: СБ3.312.109 ТУ1.


Основные технические параметры ГУ-73Б:
при uн=26 В, uа=1,7 кВ, uc2=250 В, iа=1,5 А
Ток накала

4,85 ± 0,25 А

Ток 2-й сетки

не более 80 мА

Напряжение смещения 1-й сетки отрицательное

28 ± 10 В

Напряжение запирания отрицательное (при uа=4 В, iа=20 мА)

не более 120 В

Крутизна характеристики

92,5 ± 27,5 мА/В

Коэффициент усиления 1-й сетки относительно 2-й сетки

5 ± 2

Время готовности

не более 3,5 мин

Колебательная мощность в режиме класса АВ1

не менее 2,5 кВт

Междуэлектродные емкости, пФ:

     - входная

155 ± 15

     - выходная

22,5 ± 3,5

     - проходная

не более 0,2

Долговечность

не менее 1000 ч


Предельные эксплуатационные характеристики ГУ-73Б:
Напряжение накала

24,7 - 27,3 В

Напряжение анода постоянное

3,2 кВ

Напряжение анода (мгновенное значение)

5,5 кВ

Напряжение 2-й сетки

300 В

Напряжение 1-й сетки отрицательное

150 В

Мощность, рассеиваемая анодом

2,5 кВт

Мощность, рассеиваемая 2-й сеткой

35 Вт

Мощность, рассеиваемая 1-й сеткой

5 Вт

Ток катода (постоянная составляющая)

2,2 А

Рабочая частота

250 МГц

Температура баллона и спаев

200 С

Интервал рабочих температур окружающей среды

от -60 до +50 С
