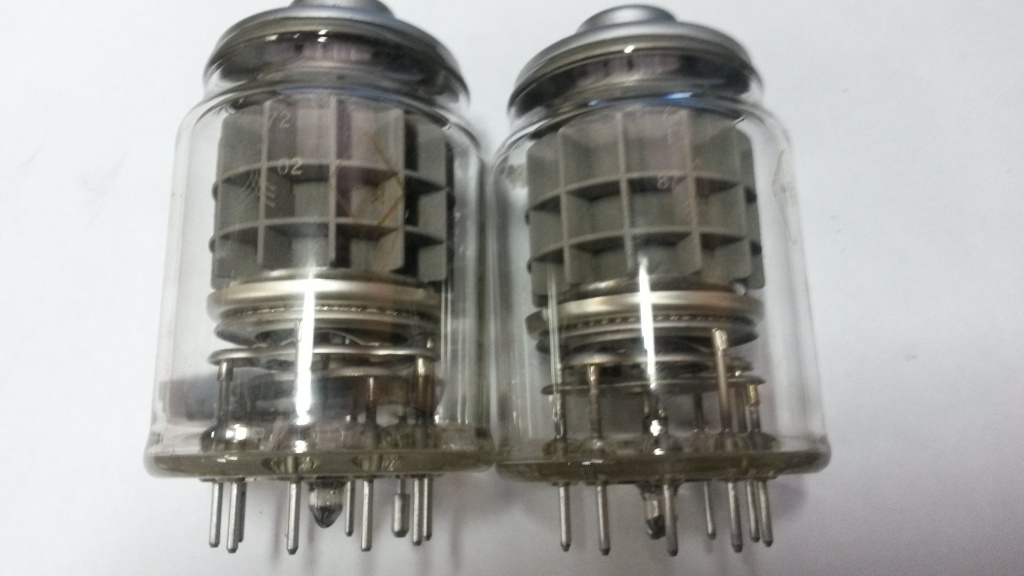

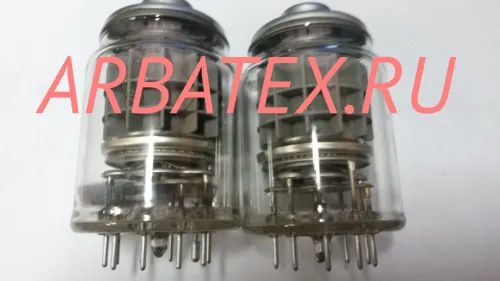

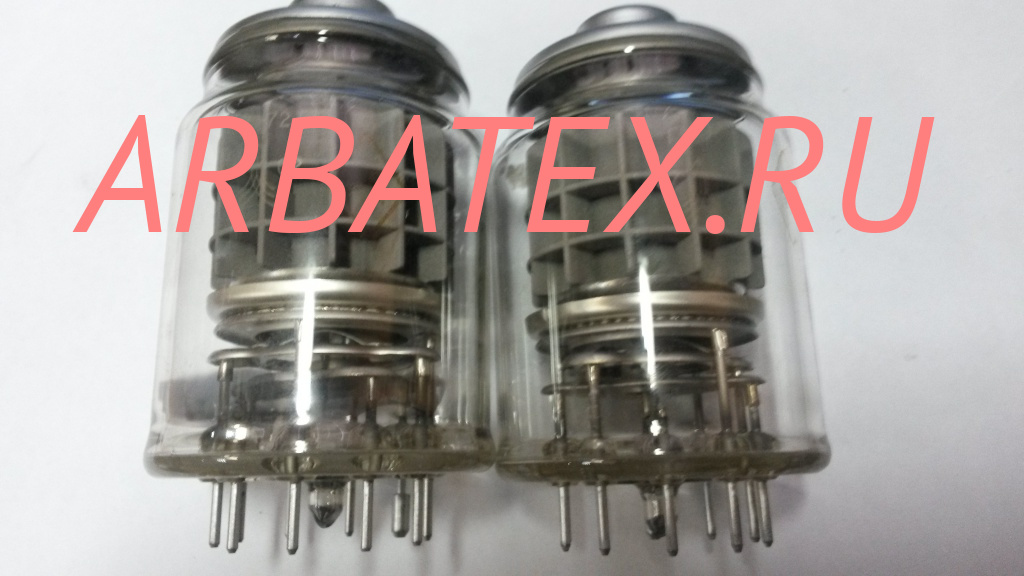

ГУ-72
Генераторный тетрод ГУ-72 предназначен для работы в режиме однополосного усиления мощности в диапазоне частот до 10 МГц.
Катод - оксидный косвенного накала.
Исполнение - металлостеклянное.

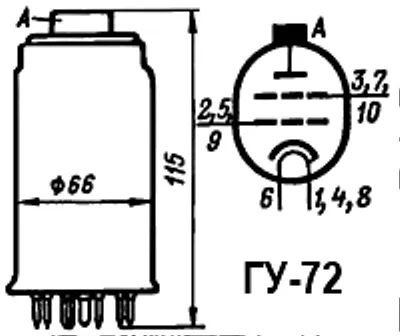

Расположение штырьков РШ26.
Долговечность - не менее 1000 ч.
Масса - не более 320 г.
|
Основные параметры ГУ-72: |
|
|---|---|
|
при uн=26 В, uа=300 В, uс2=250 В, iа=270 мА |
|
| Ток накала |
0,95 ± 0,1 А |
| Ток 2-й сетки |
не более 40 мА |
| Крутизна характеристики |
19 ± 4 мА/В |
| Коэффициент усиления 1-й сетки относительно 2-й сетки |
9,5 ± 2,5 |
| Напряжение запирания сетки отрицательное |
не более 220 В |
| Время готовности |
не менее 2 мин |
| Колебательная мощность |
не менее 70 Вт |
| Междуэлектродные емкости, пФ: | |
| - входная |
не более 37 |
| - выходная |
7,5 ± 2,5 |
| - проходная |
не более 0,1 |
|
Предельные эксплуатационные данные: |
|
|---|---|
| Напряжение накала |
22 - 27,2 В |
| Напряжение анода |
1,3 кВ |
| Напряжение анода (пиковое значение) |
1,8 кВ |
| Напряжение 1-й сетки отрицательное |
250 В |
| Напряжение 2-й сетки |
700 В |
| Мощность, рассеиваемая анодом |
85 Вт |
| Мощность, рассеиваемая 2-й сеткой |
15 Вт |
| Мощность, рассеиваемая 1-й сеткой |
1 Вт |
| Ток катода (постоянная составляющая) |
250 мА |
| Ток катода (пиковое значение) |
750 мА |
| Рабочая частота |
10 МГц |
| Температура баллона |
250 С |
| Интервал рабочих температур окружающей среды |
от -60 до +50 С |
