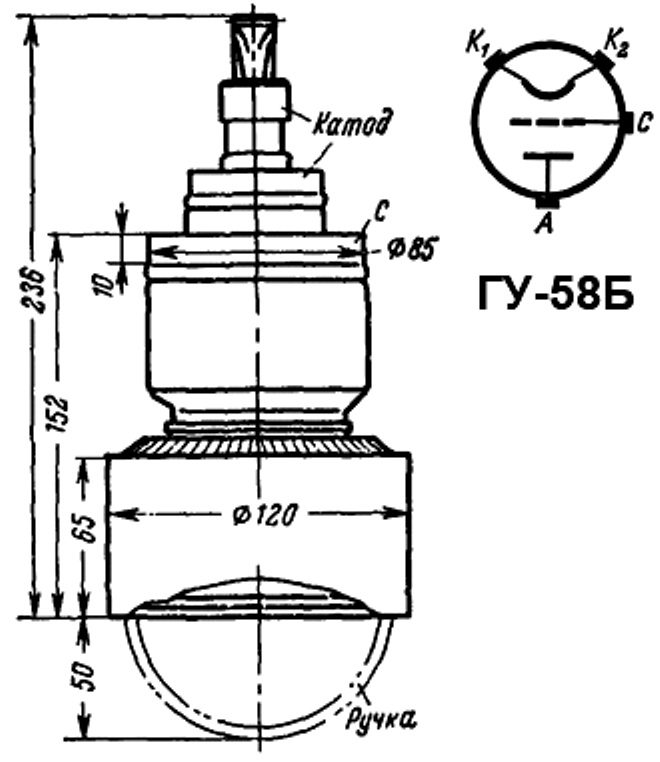

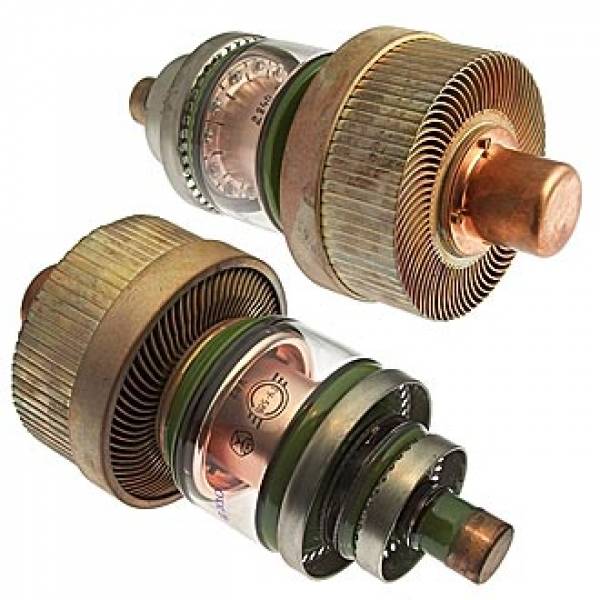

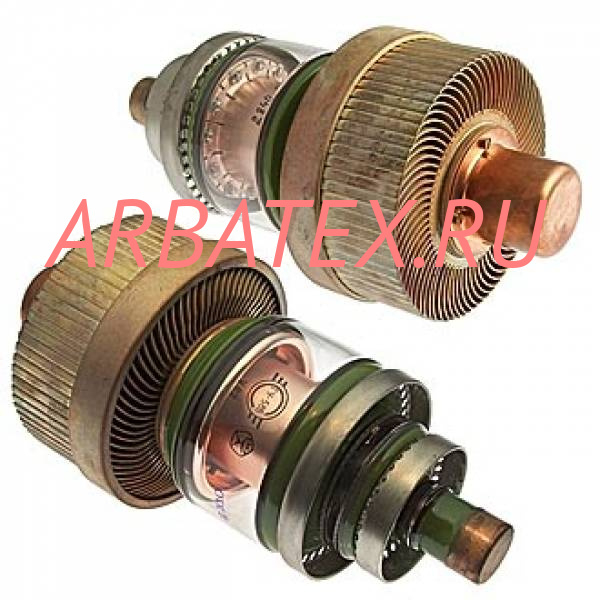

ГУ-58Б
Мощный генераторный триод ГУ-58Б для генерирования высокочастотных колебаний до 300 МГц в промышленных генераторах для высокочастотного нагрева.
Оформление - металлостеклянное.
Рабочее положение - вертикальное, стеклянным баллоном вверх.
Охлаждение - принудительное:
- анода - воздушное не менее 550 м3/ч
- баллона - воздушное не менее 30 м3/ч
- ножки - воздушное не менее 50 м3/ч
Масса не более 3,5 кг.
| Основные технические параметры ГУ-58Б: | |
|---|---|
| при uн=6 В, uа=2 кВ, iа=1 А | |
| Ток накала |
не более 64 А |
| Ток анода (при uа=400 В, uc=150 В) |
не менее 2,9 А |
| Ток анода (при uc1=0) |
не менее 1 А |
| Крутизна характеристики |
не менее 22 мА/В |
| Коэффициент усиления |
не менее 33 |
| Напряжение сетки запирающее отрицательное (при uа=3 кВ, iк=0,1 А) |
не более 130 В |
| Выходная мощность |
не менее 2,5 кВт |
| Междуэлектродные емкости, пФ: |
|
| - сетка - катод |
не более 40 |
| - анод - катод |
не более 0,1 |
| - сетка - анод |
не более 20 |
| Долговечность |
не менее 1000 ч |
| Предельные эксплуатационные характеристики ГУ-58Б: | |
|---|---|
| Напряжение накала |
5,7 - 6,3 В |
| Напряжение анода (на частоте 155 МГц) |
4,3 кВ |
| Ток накала пусковой |
140 А |
| Мощность, рассеиваемая анодом |
4 кВт |
| Мощность, рассеиваемая сеткой |
200 Вт |
| Рабочая частота |
300 МГц |
| Температура стекла и мест и спая металла со стеклом |
150 С |
| Интервал рабочих температур окружающей среды |
от +20 до +50 С |
