ГУ-43Б-1

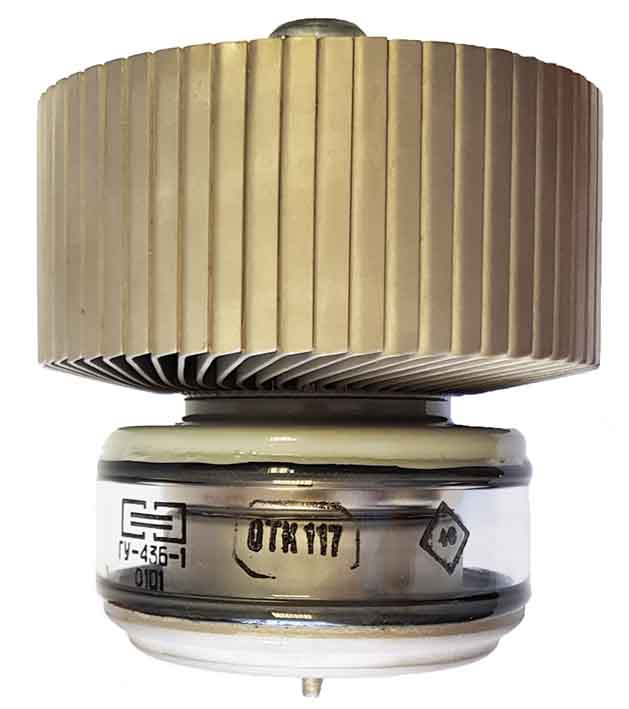

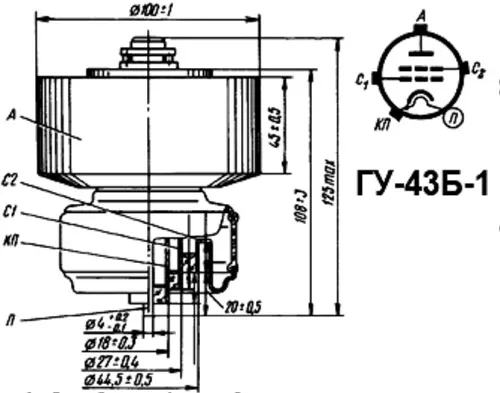

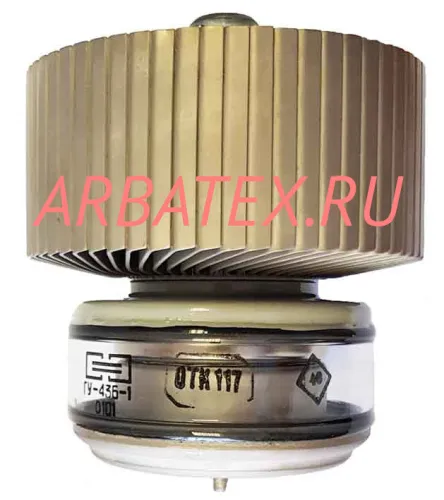

Генераторный тетрод ГУ-43Б-1 в металлостеклянном оформлении с оксидным катодом косвенного накала и наружным анодом с принудительным воздушным охлаждением, предназначенн для генерирования высокочастотных колебаний и усиления сигнала на частотах до 100 МГц в радиопередающих устройствах стационарной и передвижной аппаратуры.
Оформление - металлостеклянное.
Охлаждение - воздушное принудительное.
Рабочее положение лампы - любое.
Масса не более 1,5 кг
Технические условия: ДКВБ.433142.002 ТУ.
| Основные технические данные ГУ43Б-1: | ||
|---|---|---|
| Наименование параметра, единица измерения | не менее | не более |
| Ток накала, А |
6.0 |
7.2 |
| Ток анода в импульсе, А |
2.7 |
- |
| Обратный ток 1-й сетки, мкА |
- |
50 |
| Обратный ток 2-й сетки, мкА |
- |
80 |
| Напряжение смещения отрицательное, В |
20 |
30 |
| Напряжение запирания отрицательное, В |
- |
100 |
| Ток утечки между катодом и всеми электродами, мкА |
- |
30 |
| Ток утечки между 2-й сеткой и анодом, мкА |
- |
30 |
| Ток утечки между 1-й и 2-й сеткой, мкА |
- |
30 |
| Ток анода при недокале, мкА |
800 |
- |
| Крутизна характеристики, мА/В |
40 |
55 |
| Предельно допустимые параметры режимов эксплуатации ГУ-43Б-1: | ||
|---|---|---|
| Наименование параметра, единица измерения | не менее | не более |
| Напряжение накала, В |
11.3 |
13.9 |
| Напряжение анода (постоянное), кВ |
- |
3.3 |
| Напряжение 2-й сетки, В |
- |
500 |
| Напряжение 1-й сетки отрицательное, В |
- |
200 |
| Ток анода (амплитудное значение), А |
- |
3.2 |
| Ток катода (постоянная составляющая), А |
- |
1 |
| Мощность, рассеиваемая анодом, Вт |
- |
1100 |
| Мощность, рассеиваемая 2-й сеткой, Вт |
- |
28 |
| Мощность, рассеиваемая 1-й сеткой, Вт |
- |
5 |
| Рабочая частота, МГц |
- |
100 |
| Температура оболочки, град. С |
- |
150 |
| Расход воздуха для охлаждения,м³/ч |
100 |
|
