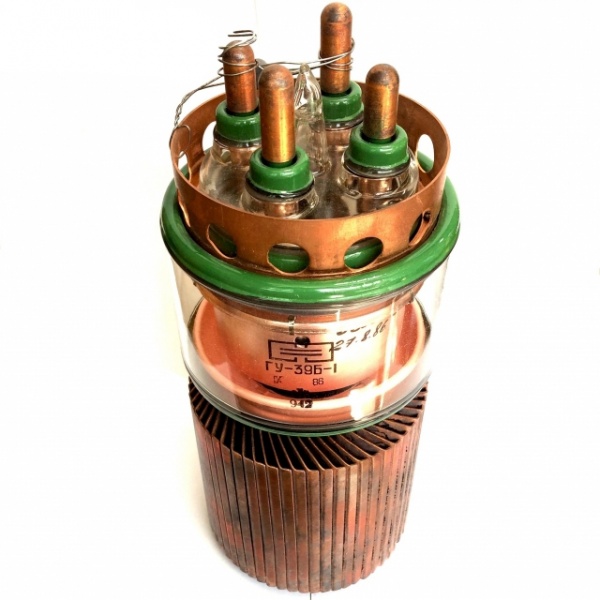

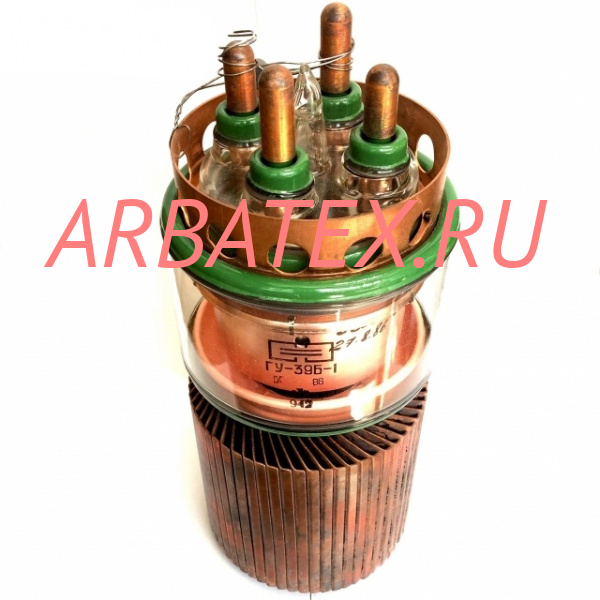

Описание ГУ-39Б-1


ГУ-39Б-1 генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

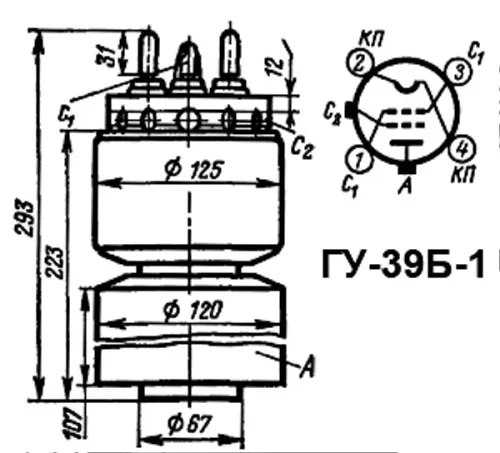

Параметры и характеристики ГУ-39Б-1:


ГУ-39Б-1

Мощный генераторный тетрод ГУ-39Б-1 для работы в качестве усилителя высокочастотных колебаний в коротковолновых передатчиках.

Оформление - металлостеклянное.

Рабочее положение - вертикальное, стеклянным баллоном вверх.

Охлаждение - принудительное:

   - анода - воздушное не менее 500 м3/ч

   - ножки - воздушное не менее 25 м3/ч

   - баллона - воздушное не менее 50 м3/ч

Масса - 5 кг.

Технические условия: ОД0.331.069 ТУ.


Основные технические параметры ГУ-39Б-1:
при uн=6,3 В, uа=3 кВ, uc2=1 кВ, iа=1,5 А
Ток накала

95 ± 10

Ток эмиссии катода в импульсе (при uа=uc2=uс1=1 кВ)

не менее 30 А

Крутизна характеристики

24 ± 4 мА/В

Коэффициент усиления 1-й сетки относительно 2-й сетки

7,5 ± 1,5

Выходная мощность (на частоте 30 МГц )

не менее 13

Междуэлектродные емкости, пФ:

     - входная

не более 80

     - выходная

не более 29

     - проходная

не более 0,7

     - 2-я сетка-катод

не более 50

Долговечность

не менее 2000 ч


Предельные эксплуатационные характеристики:
Напряжение накала

6 - 6,6 В

Напряжение анода

10 кВ

Напряжение 2-й сетки

2 кВ

Ток накала пусковой

150 А

Мощность, рассеиваемая анодом

6 кВт

Мощность, рассеиваемая 2-й сеткой

450 Вт

Мощность, рассеиваемая 1-й сеткой

200 Вт

Рабочая частота

100 МГц

Температура анода

180 С

Температура анода и мест спая металла со стеклом

150 С

Интервал рабочих температур окружающей среды

от +5 до +70 С .
