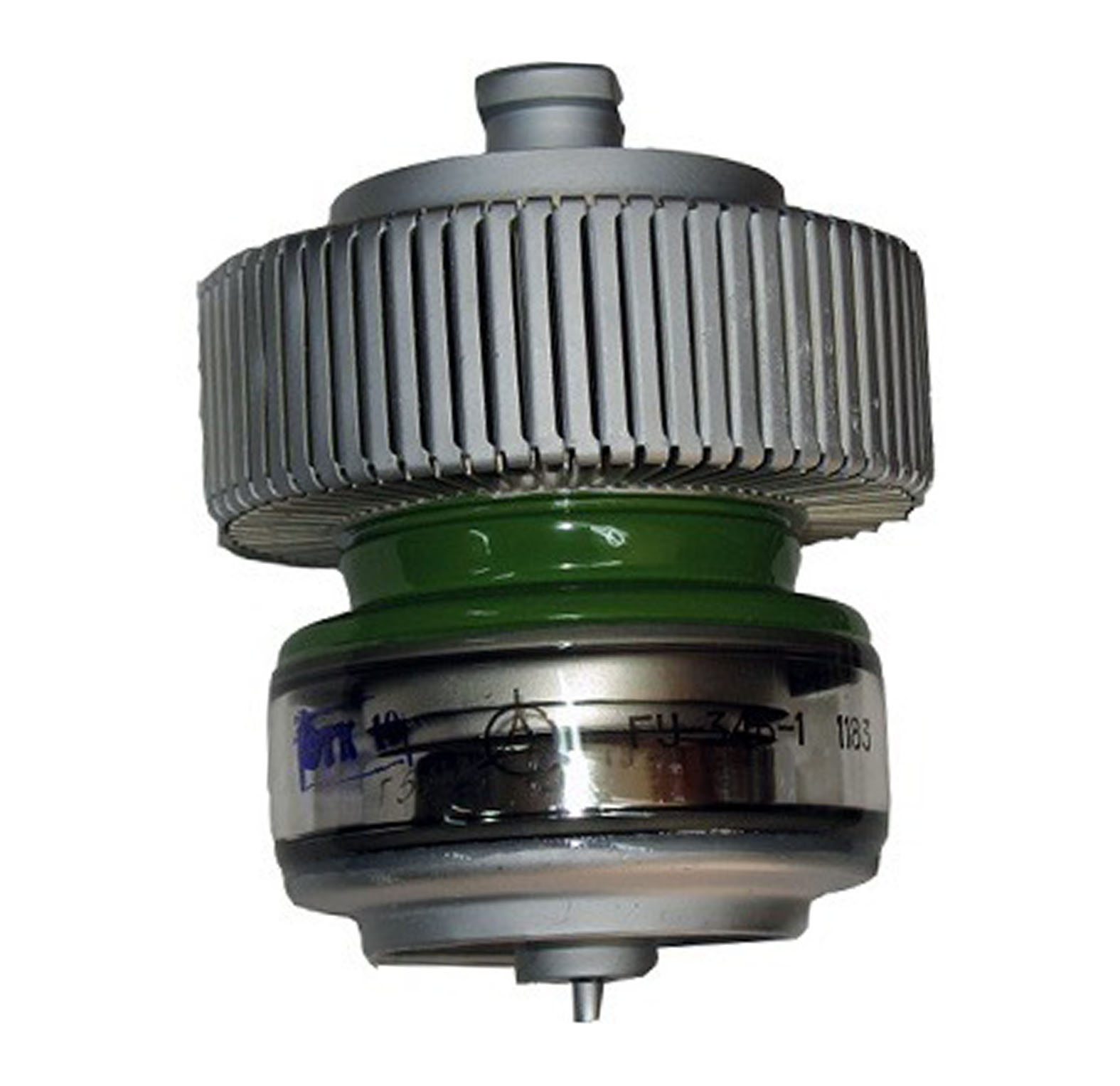

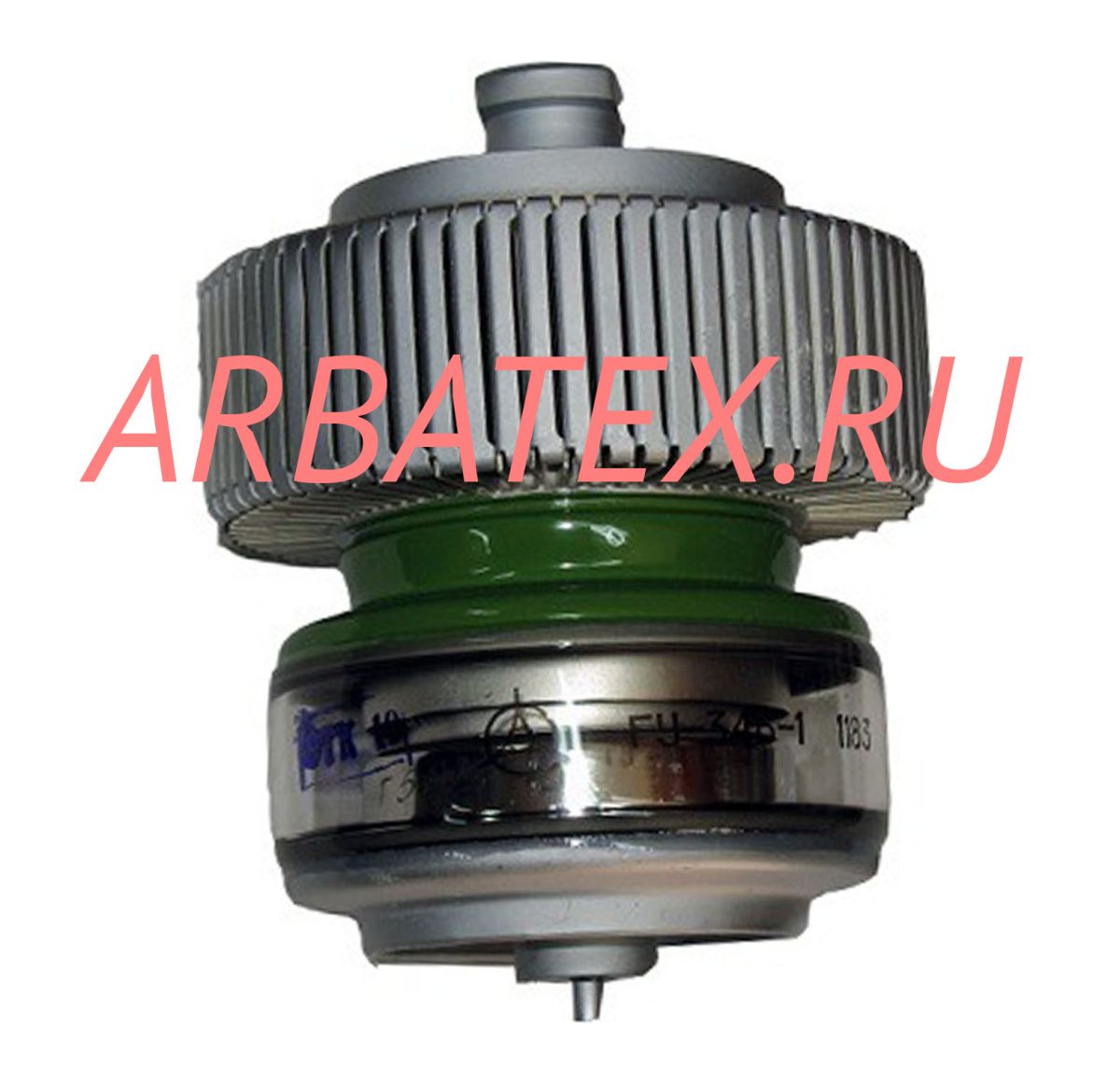

Генераторный тетрод ГУ-34Б-1 для работы в качестве генератора и усилителя высокочастотных колебаний на частотах до 250 Мгц.

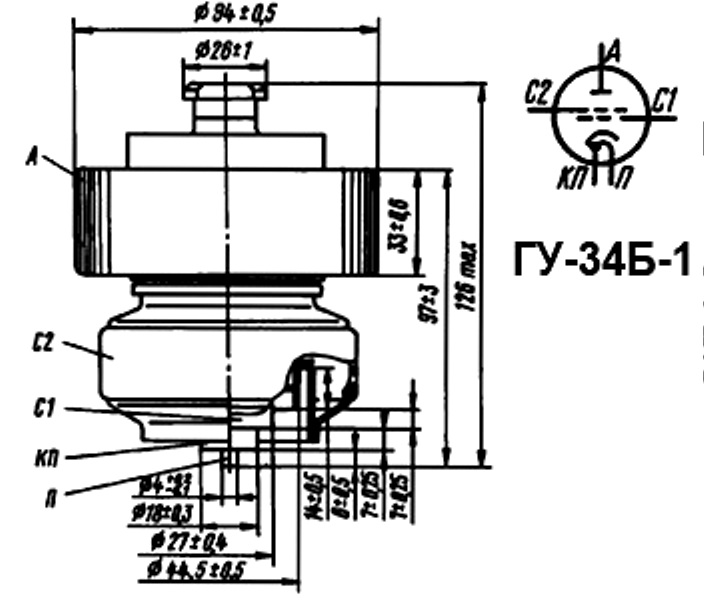

Оформление - металлостеклянное, с коаксиальной системой выводов.
Охлаждение - воздушное, принудительное: анода 80 м3/ч, ножки 20 м3/ч.
Масса 1 кг.
| Основные технические параметры | |
|---|---|
| при uн=12,6 В, uа=650 В, uc2=500 В, iа= 1 А | |
| Ток накала |
4 ± 0,4 А |
| Напряжение 1-й сетке (отрицательное) |
7,5 ± 4,5 В |
| Напряжение отсечки тока анода отрицательное (при uа=1,8 кВ) |
не более 80 В |
| Ток 2-й сетки |
22,5 ± 2,5 м А |
| Крутизна характеристики (при изменении uс1 на 2,5 В) |
70 ± 10 мА/В |
| Коэффициент усиления |
28 ± 4 |
| Время разогрева катода |
не более 2,5 мин |
| Колебательная мощность (при uа= 1,8кВ, iа=0,5 А, uс2= 37) |
|
| - на частоте 50 МГц |
не менее 400 Вт |
| - на частоте 250 МГц |
не менее 400 Вт |
| Снижение колебательной мощности (при uн=11,3 В) |
не более 25 % |
| Междуэлектродные емкости, пФ: |
|
| - входная |
85,5 ± 7,5 |
| - выходная |
11,5 ± 2,5 |
| - проходная |
не более 0,1 |
| Долговечность |
не менее 2000 ч |
| Предельные эксплуатационные характеристики: | |
|---|---|
| Напряжение накала |
12 - 13,2 В |
| Напряжение анода |
2,5 к В |
| Напряжение анода (пиковое значение) |
4,7 к В |
| Напряжение 2-й сетки |
500 В |
| Напряжение 1-й сетки отрицательное |
100 В |
| Мощность, рассеиваемая анодом |
650 Вт |
| Мощность, рассеиваемая 2-й сеткой |
15 Вт |
| Мощность, рассеиваемая 1-й сеткой |
1,5 Вт |
| Ток катода (постоянная составляющая) |
700 мА |
| Ток катода (пиковое значение) |
2,5 А |
| Рабочая частота |
250 МГц |
| Температура ножки, анода и спаев металла со стеклом |
150 С |
| Интервал рабочих температур окружающей среды |
от -60 до +50 С |
